U800-2900TSDK

联系我们下载手册

浙江首力智能装备有限公司

优势
U800TSDK
U900TSDK
U1000TSDK
U1100TSDK
U1300TSDK
U1450TSDK
U1700TSDK
U1850TSDK
U2000TSDK
U2200TSDK
U2700TSDK
U2900TSDK

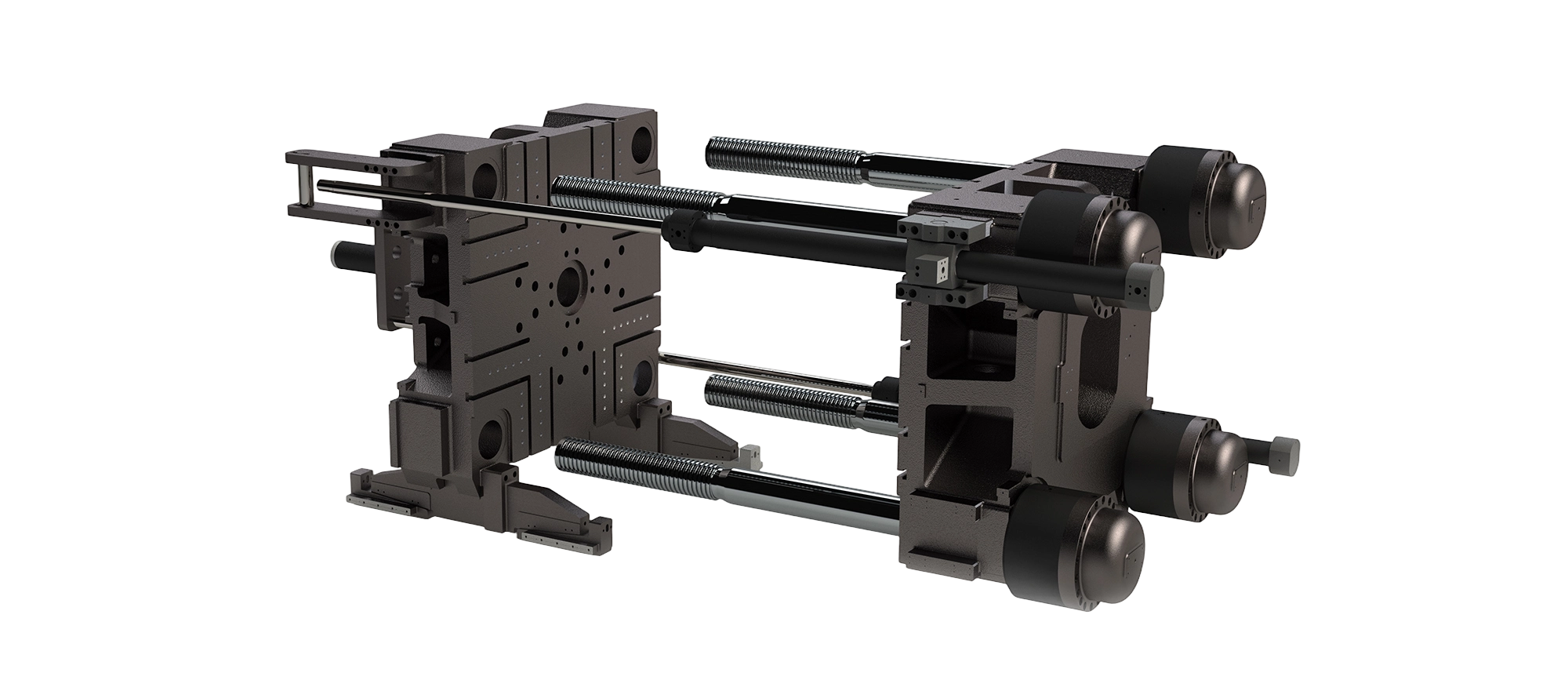

1. 紧凑且节省空间的结构和灵活的机器布局

首力二板机现代化的设计，双板式闭合侧和非常紧凑的注塑单元，具有紧凑的外部尺寸，可实现非常小的占地面积，节省了昂贵的空间。从基本要求到交钥匙解决方案的个性化定制，通过众多选项包都可以满足。

2. 大型组件的节能生产

由于泵功率以需求为导向，在机器静止时，电机会停止工作，不消耗能量。首力高效伺服液压系统可确保在生产大体积或大面积零件时具有很高的成本效益。

3. 通过数字化解决方案提高生产率

首力的数字化解决方案自动确定合适的锁模力，精确的锁模力分布和模板平行度调节确保更高的过程稳定性，减少模具磨损。模具排气稳定保持在正常区间内，较大降低废品率。

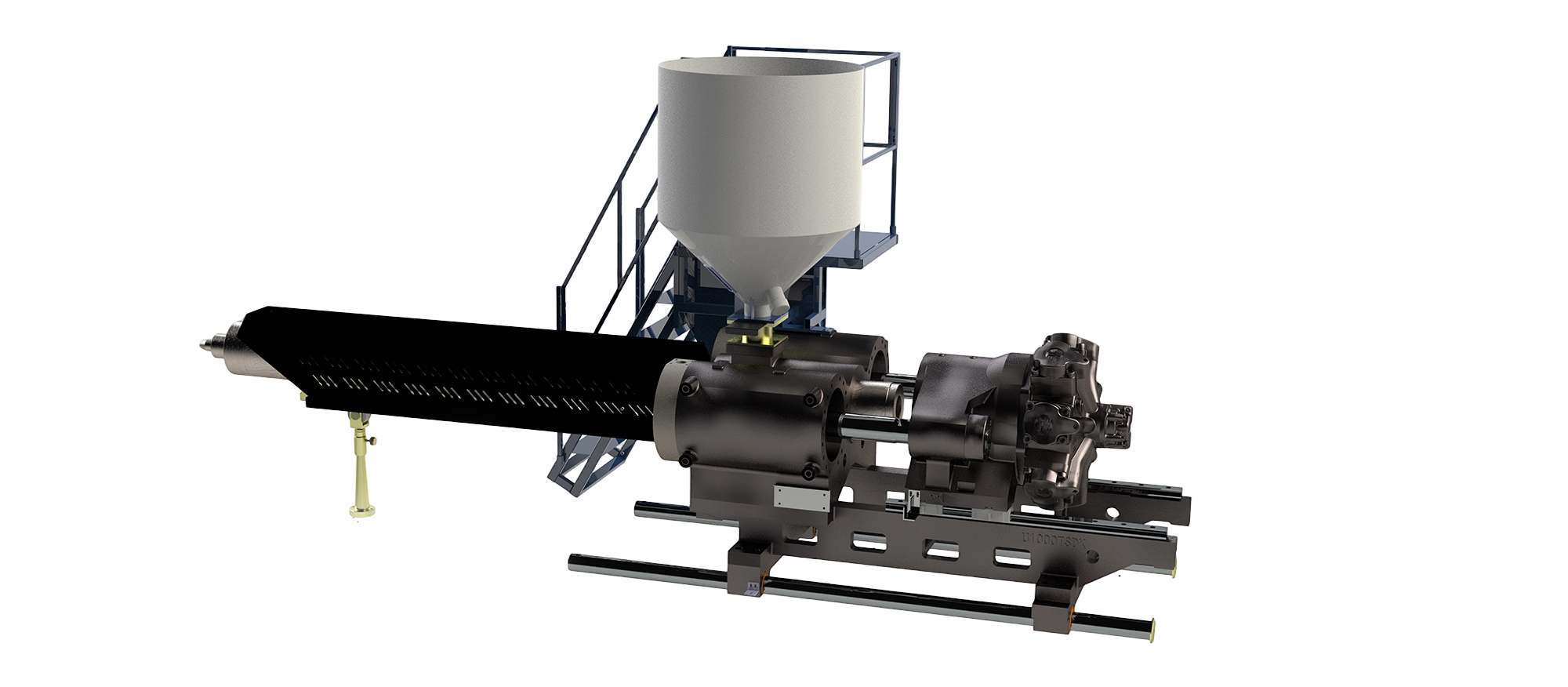

4. 模块化注塑单元减少停机

我们成熟的解决方案提高了生产效率：射料缸更换无需特殊工具，快速简便；结合模块化喷嘴设计，可减少停机。

5. 短周期和干运行时间

定制的塑化和注塑单元，结合快速闭合机制，改善了机器性能，产量更高，周期时间更短，注塑和塑化性能可提高25%。

6. 设计科学，更高效率

拉杆间距的延长，使输出量更大。由于弹出区和弹出板的设计符合人体工程学，启动时间更短，机器设置和模具更换时间也更快。模具附近接口的芯拉、热流道、水和电让工具设置更快更容易。更紧密的尺寸分级，更多的宽板型号，可以使您准确的投资于你需要的机器尺寸。

		U800/900TSDK
国际公认型号		499.0				671.4				891.2
注射装置
螺杆直径	mm	90	95	100	110	90	100	110	120	100	110	120	130
理论射胶能容积	cm³	2817	3139	3478	4208	2957	3650	4417	5256	4239	5129	6104	7164
射胶量及（以PS计）	g	2563	2856	3164	3829	2691	3322	4019	4783	3858	4668	5555	6519
射胶量及（以PS计）	oz	90	100	111	134	94	117	141	168	135	164	195	229
射胶压力	MPa	177.0	159.0	143.0	118.0	227	184	152	128	210	174	146	125
螺杆长径比		23.2	22	20.9	19	24.4	22	20	18.3	24.2	22	20.2	18.6
射胶速率	cm³/s	678	755	837	1012	585	723	875	1041	759	918	1093	1283
射胶速度	mm/s	106.6				92.2				96.7
射胶行程	mm	443				465				540
最大螺杆转速	r/min	100				109				111
电热功率	KW	60				70				90
料筒加热区数		5+1				6+1				7+1
锁模装置
锁模力	KN	8000/9000
开模力	KN	760
模板尺寸（仅作参考）	mmxmm	1690x1540
拉杆间距	mmxmm	1180x1020
容模量		480-1120
开模行程	mm	1650
最大模板距离	mm	2130
顶出力	KN	220
顶出行程	mm	320
顶出杆数量	PC	17
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	34+43				43+43				34+34+34
油箱容积	L	900				1000				1200
模具最大重量	T	13				13				13
整机重量	T	33+10				33+11				33+12
整机尺寸	M	10.13.22.9				10.13.22.9				10.53.32.9

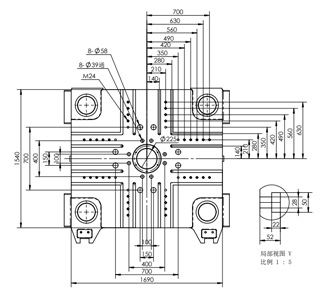

模板正面尺寸

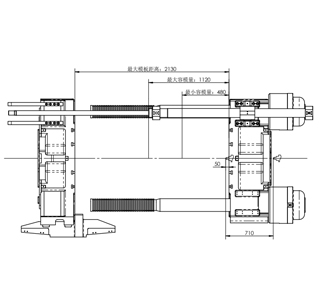

模板侧面尺寸

		U900TSDK
国际公认型号		499.0				671.4				891.2
注射装置
螺杆直径	mm	90	95	100	110	90	100	110	120	100	110	120	130
理论射胶能容积	cm³	2817	3139	3478	4208	2957	3650	4417	5256	4239	5129	6104	7164
射胶量及（以PS计）	g	2563	2856	3164	3829	2691	3322	4019	4783	3858	4668	5555	6519
射胶量及（以PS计）	oz	90	100	111	134	94	117	141	168	135	164	195	229
射胶压力	MPa	177.0	159.0	143.0	118.0	227	184	152	128	210	174	146	125
螺杆长径比		23.2	22	20.9	19	24.4	22	20	18.3	24.2	22	20.2	18.6
射胶速率	cm³/s	678	755	837	1012	585	723	875	1041	759	918	1093	1283
射胶速度	mm/s	106.6				92.2				96.7
射胶行程	mm	443				465				540
最大螺杆转速	r/min	100				109				111
电热功率	KW	60				70				90
料筒加热区数		5+1				6+1				7+1
锁模装置
锁模力	KN	8000/9000
开模力	KN	760
模板尺寸（仅作参考）	mmxmm	1690x1540
拉杆间距	mmxmm	1180x1020
容模量		480-1120
开模行程	mm	1650
最大模板距离	mm	2130
顶出力	KN	220
顶出行程	mm	320
顶出杆数量	PC	17
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	34+43				43+43				34+34+34
油箱容积	L	900				1000				1200
模具最大重量	T	13				13				13
整机重量	T	33+10				33+11				33+12
整机尺寸	M	10.13.22.9				10.13.22.9				10.53.32.9
模板正面尺寸
模板侧面尺寸

		U1000TSDK
国际公认型号		671.4				891.2				1160.3
注射装置
螺杆直径	mm	90	100	110	120	100	110	120	130	110	120	130	1400
理论射胶能容积	cm³	2957	3650	4417	5256	4239	5129	6104	7164	5651	6725	7893	9154
射胶量及（以PS计）	g	2691	3322	4019	4783	3858	4668	5555	6519	5143	6120	7183	8330
射胶量及（以PS计）	oz	94	117	141	168	135	164	195	229	180	214	252	292
射胶压力	MPa	227	184	152	128	210	174	146	125	205	172	147	126
螺杆长径比		24.4	22	20	18.3	24.2	22	20.2	18.6	24	22	20.3	18.9
射胶速率	cm³/s	585	723	875	1041	759	918	1093	1283	911	1084	1272	1476
射胶速度	mm/s	92.2				96.7				95.6
射胶行程	mm	465				540				595
最大螺杆转速	r/min	109				111				103
电热功率	KW	70				90				97
料筒加热区数		6+1				7+1				7+1
锁模装置
锁模力	KN	10000/11000
开模力	KN	875
模板尺寸（仅作参考）	mmxmm	1840x1740
拉杆间距	mmxmm	1280x1180
容模量		500-1200
开模行程	mm	1900
最大模板距离	mm	2400
顶出力	KN	274
顶出行程	mm	360
顶出杆数量	PC	25
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	43+43				34+34+34				43+43+34
油箱容积	L	1000				1200				1400
模具最大重量	T	19				19				19
整机重量	T	41+11				41+12				40+14
整机尺寸	M	10.93.43.0				10.93.43.0				11.93.43.0

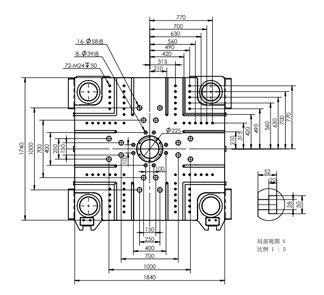

模板正面尺寸

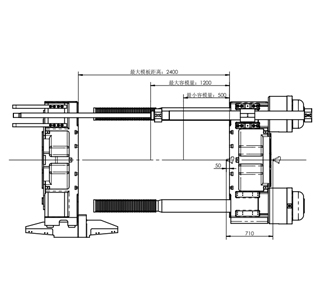

模板侧面尺寸

		1100TSDK
国际公认型号		671.4				891.2				1160.3
注射装置
螺杆直径	mm	90	100	110	120	100	110	120	130	110	120	130	1400
理论射胶能容积	cm³	2957	3650	4417	5256	4239	5129	6104	7164	5651	6725	7893	9154
射胶量及（以PS计）	g	2691	3322	4019	4783	3858	4668	5555	6519	5143	6120	7183	8330
射胶量及（以PS计）	oz	94	117	141	168	135	164	195	229	180	214	252	292
射胶压力	MPa	227	184	152	128	210	174	146	125	205	172	147	126
螺杆长径比		24.4	22	20	18.3	24.2	22	20.2	18.6	24	22	20.3	18.9
射胶速率	cm³/s	585	723	875	1041	759	918	1093	1283	911	1084	1272	1476
射胶速度	mm/s	92.2				96.7				95.6
射胶行程	mm	465				540				595
最大螺杆转速	r/min	109				111				103
电热功率	KW	70				90				97
料筒加热区数		6+1				7+1				7+1
锁模装置
锁模力	KN	10000/11000
开模力	KN	875
模板尺寸（仅作参考）	mmxmm	1840x1740
拉杆间距	mmxmm	1280x1180
容模量		500-1200
开模行程	mm	1900
最大模板距离	mm	2400
顶出力	KN	274
顶出行程	mm	360
顶出杆数量	PC	25
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	43+43				34+34+34				43+43+34
油箱容积	L	1000				1200				1400
模具最大重量	T	19				19				19
整机重量	T	41+11				41+12				40+14
整机尺寸	M	10.93.43.0				10.93.43.0				11.93.43.0
模板正面尺寸
模板侧面尺寸

		U1300TSDK
国际公认型号		891.2				1160.3				1441.9
注射装置
螺杆直径	mm	100	110	120	130	110	120	130	140	120	130	140	150
理论射胶能容积	cm³	4239	5129	6104	7164	5651	6725	7893	9154	7460	8755	10154	11657
射胶量及（以PS计）	g	3858	4668	5555	6519	5143	6120	7183	8330	6789	7967	9240	10608
射胶量及（以PS计）	oz	135	164	195	229	180	214	252	292	238	279	324	372
射胶压力	MPa	210	174	146	125	205	172	147	126	193	164	142	123
螺杆长径比		24.2	22	20.2	18.6	24	22	20.3	18.9	23.8	22	20.4	19.1
射胶速率	cm³/s	759	918	1093	1283	911	1084	1272	1476	1244	1460	1694	1944
射胶速度	mm/s	96.7				95.6				110.0
射胶行程	mm	540				595				660
最大螺杆转速	r/min	111				103				90
电热功率	KW	90				97				118
料筒加热区数		7+1				7+1				8+1
锁模装置
锁模力	KN	13000/14500
开模力	KN	1230
模板尺寸（仅作参考）	mmxmm	2250x1950
拉杆间距	mmxmm	1540x1280
容模量		690-1460
开模行程	mm	2410
最大模板距离	mm	3100
顶出力	KN	300
顶出行程	mm	380
顶出杆数量	PC	25
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	34+34+34				43+43+34				34+34+43+43
油箱容积	L	1200				1400				1800
模具最大重量	T	30				30				30
整机重量	T	58+13				58+14				58+23
整机尺寸	M	11.83.83.5				11.83.83.5				12.83.83.5

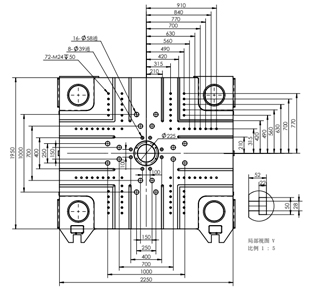

模板正面尺寸

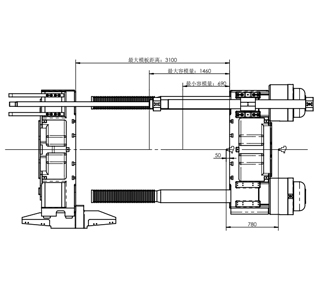

模板侧面尺寸

		U1450TSDK
国际公认型号		891.2				1160.3				1441.9
注射装置
螺杆直径	mm	100	110	120	130	110	120	130	140	120	130	140	150
理论射胶能容积	cm³	4239	5129	6104	7164	5651	6725	7893	9154	7460	8755	10154	11657
射胶量及（以PS计）	g	3858	4668	5555	6519	5143	6120	7183	8330	6789	7967	9240	10608
射胶量及（以PS计）	oz	135	164	195	229	180	214	252	292	238	279	324	372
射胶压力	MPa	210	174	146	125	205	172	147	126	193	164	142	123
螺杆长径比		24.2	22	20.2	18.6	24	22	20.3	18.9	23.8	22	20.4	19.1
射胶速率	cm³/s	759	918	1093	1283	911	1084	1272	1476	1244	1460	1694	1944
射胶速度	mm/s	96.7				95.6				110.0
射胶行程	mm	540				595				660
最大螺杆转速	r/min	111				103				90
电热功率	KW	90				97				118
料筒加热区数		7+1				7+1				8+1
锁模装置
锁模力	KN	13000/14500
开模力	KN	1230
模板尺寸（仅作参考）	mmxmm	2250x1950
拉杆间距	mmxmm	1540x1280
容模量		690-1460
开模行程	mm	2410
最大模板距离	mm	3100
顶出力	KN	300
顶出行程	mm	380
顶出杆数量	PC	25
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	34+34+34				43+43+34				34+34+43+43
油箱容积	L	1200				1400				1800
模具最大重量	T	30				30				30
整机重量	T	58+13				58+14				58+23
整机尺寸	M	11.83.83.5				11.83.83.5				12.83.83.5
模板正面尺寸
模板侧面尺寸

		U1700TSDK
国际公认型号		1160.3				1441.9				1542.4
注射装置
螺杆直径	mm	110	120	130	140	120	130	140	150	130	140	150	160
理论射胶能容积	cm³	5651	6725	7893	9154	7460	8755	10154	11657	9419	10924	12540	14268
射胶量及（以PS计）	g	5143	6120	7183	8330	6789	7967	9240	10608	8571	9940	11411	12984
射胶量及（以PS计）	oz	180	214	252	292	238	279	324	372	300	348	400	455
射胶压力	MPa	205	172	147	126	193	164	142	123	164	142	123	108
螺杆长径比		24	22	20.3	18.9	23.8	22	20.4	19.1	23.7	22	20.5	19.3
射胶速率	cm³/s	911	1084	1272	1476	1244	1460	1694	1944	1460	1694	1944	2212
射胶速度	mm/s	95.6				110.0				110.0
射胶行程	mm	595				660				710
最大螺杆转速	r/min	103				90				90
电热功率	KW	97				118				118
料筒加热区数		7+1				8+1				8+1
锁模装置
锁模力	KN	17000/18500
开模力	KN	1380
模板尺寸（仅作参考）	mmxmm	2600x2150
拉杆间距	mmxmm	1870x1425
容模量		750-1650
开模行程	mm	2700
最大模板距离	mm	3450
顶出力	KN	300
顶出行程	mm	400
顶出杆数量	PC	33
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	43+43+34				34+34+43+43				34+34+43+43
油箱容积	L	1400				1800				1800
模具最大重量	T	44				44				44
整机重量	T	74+14				74+23				74+28
整机尺寸	M	12.44.23.5				13.44.23.5				13.44.23.5

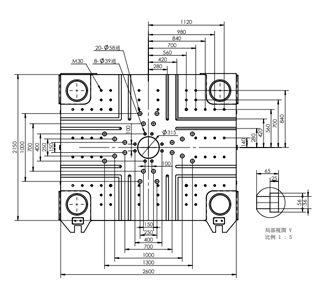

模板正面尺寸

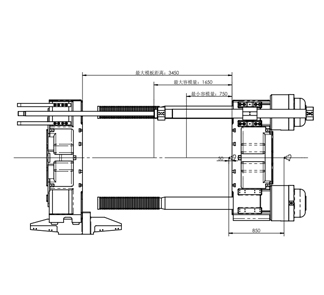

模板侧面尺寸

		U1850TSDK
国际公认型号		1160.3				1441.9				1542.4
注射装置
螺杆直径	mm	110	120	130	140	120	130	140	150	130	140	150	160
理论射胶能容积	cm³	5651	6725	7893	9154	7460	8755	10154	11657	9419	10924	12540	14268
射胶量及（以PS计）	g	5143	6120	7183	8330	6789	7967	9240	10608	8571	9940	11411	12984
射胶量及（以PS计）	oz	180	214	252	292	238	279	324	372	300	348	400	455
射胶压力	MPa	205	172	147	126	193	164	142	123	164	142	123	108
螺杆长径比		24	22	20.3	18.9	23.8	22	20.4	19.1	23.7	22	20.5	19.3
射胶速率	cm³/s	911	1084	1272	1476	1244	1460	1694	1944	1460	1694	1944	2212
射胶速度	mm/s	95.6				110.0				110.0
射胶行程	mm	595				660				710
最大螺杆转速	r/min	103				90				90
电热功率	KW	97				118				118
料筒加热区数		7+1				8+1				8+1
锁模装置
锁模力	KN	17000/18500
开模力	KN	1380
模板尺寸（仅作参考）	mmxmm	2600x2150
拉杆间距	mmxmm	1870x1425
容模量		750-1650
开模行程	mm	2700
最大模板距离	mm	3450
顶出力	KN	300
顶出行程	mm	400
顶出杆数量	PC	33
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	43+43+34				34+34+43+43				34+34+43+43
油箱容积	L	1400				1800				1800
模具最大重量	T	44				44				44
整机重量	T	74+14				74+23				74+28
整机尺寸	M	12.44.23.5				13.44.23.5				13.44.23.5
模板正面尺寸
模板侧面尺寸

		U2000TSDK
国际公认型号		1542.4				2087.1				3774.6
注射装置
螺杆直径	mm	130	140	150	160	150	160	170	180	170	180	190	200
理论射胶能容积	cm³	9419	10924	12540	14268	1413	16076	18149	20347	20417	22890	25504	28260
射胶量及（以PS计）	g	8571	9940	11411	12984	12858	14629	16515	18516	18580	20830	23209	25716
射胶量及（以PS计）	oz	300	348	400	455	451	513	579	649	651	760	814	902
射胶压力	MPa	164	142	123	108	148	130	115	103	184	164	148	133
螺杆长径比		23.7	22	20.5	19.3	23.5	22	20.7	19.5	23.3	22	20.8	19.8
射胶速率	cm³/s	1460	1694	1944	2212	1802	2051	2315	2596	2098	2352	2621	2904
射胶速度	mm/s	110.0				102.0				92.5
射胶行程	mm	710				800				900
最大螺杆转速	r/min	90				76				100
电热功率	KW	118				160				180
料筒加热区数		8+1				11+1				14+1
锁模装置
锁模力	KN	20000/22000
开模力	KN	1880
模板尺寸（仅作参考）	mmxmm	2850x2400
拉杆间距	mmxmm	2020x1620
容模量		750-1810
开模行程	mm	3060
最大模板距离	mm	3810
顶出力	KN	460
顶出行程	mm	430
顶出杆数量	PC	25
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	34+34+43+43				43X4				52*4
油箱容积	L	1800				2000				3000
模具最大重量	T	58				58				58
整机重量	T	95+15				95+23				95+24
整机尺寸	M	13.34.23.8				13.34.23.8				14.94.23.8

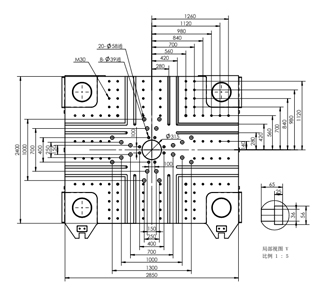

模板正面尺寸
模板侧面尺寸

		U2200TSDK
国际公认型号		1542.4				2087.1				3774.6
注射装置
螺杆直径	mm	130	140	150	160	150	160	170	180	170	180	190	200
理论射胶能容积	cm³	9419	10924	12540	14268	1413	16076	18149	20347	20417	22890	25504	28260
射胶量及（以PS计）	g	8571	9940	11411	12984	12858	14629	16515	18516	18580	20830	23209	25716
射胶量及（以PS计）	oz	300	348	400	455	451	513	579	649	651	760	814	902
射胶压力	MPa	164	142	123	108	148	130	115	103	184	164	148	133
螺杆长径比		23.7	22	20.5	19.3	23.5	22	20.7	19.5	23.3	22	20.8	19.8
射胶速率	cm³/s	1460	1694	1944	2212	1802	2051	2315	2596	2098	2352	2621	2904
射胶速度	mm/s	110.0				102.0				92.5
射胶行程	mm	710				800				900
最大螺杆转速	r/min	90				76				100
电热功率	KW	118				160				180
料筒加热区数		8+1				11+1				14+1
锁模装置
锁模力	KN	20000/22000
开模力	KN	1880
模板尺寸（仅作参考）	mmxmm	2850x2400
拉杆间距	mmxmm	2020x1620
容模量		750-1810
开模行程	mm	3060
最大模板距离	mm	3810
顶出力	KN	460
顶出行程	mm	430
顶出杆数量	PC	25
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	34+34+43+43				43X4				52*4
油箱容积	L	1800				2000				3000
模具最大重量	T	58				58				58
整机重量	T	95+15				95+23				95+24
整机尺寸	M	13.34.23.8				13.34.23.8				14.94.23.8
模板正面尺寸
模板侧面尺寸

		U2700TSDK
国际公认型号		2087.1				3774.6				4211.5

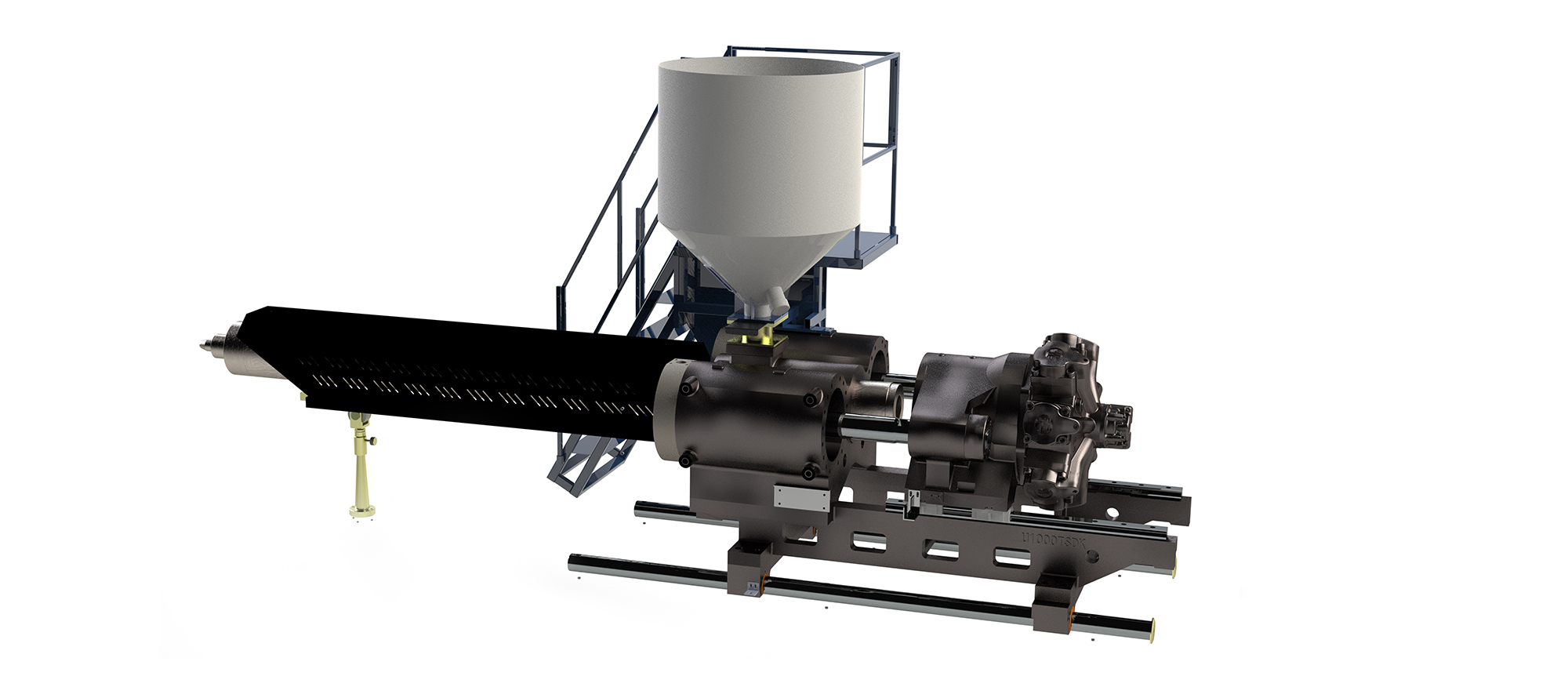

注射装置
螺杆直径	mm	150	160	170	180	170	180	190	200	170	185	200	210
理论射胶能容积	cm³	1413	16076	18149	20347	20417	22890	25504	28260	20985	24851	29045	32022
射胶量及（以PS计）	g	12858	14629	16515	18516	18580	20830	23209	25716	19096	22615	26341	29140
射胶量及（以PS计）	oz	451	513	579	649	651	760	814	902	670	793	927	1022
射胶压力	MPa	148	130	115	103	184	164	148	133	200	169	145	131
螺杆长径比		23.5	22	20.7	19.5	23.3	22	20.8	19.8	23.9	22	20.3	19.4
射胶速率	cm³/s	1802	2051	2315	2596	2098	2352	2621	2904	1930	2286	2671	2945
射胶速度	mm/s	102.0				92.5				85.0
射胶行程	mm	800				900				925
最大螺杆转速	r/min	76				100				100
电热功率	KW	160				180				180
料筒加热区数		11+1				14+1				14+1

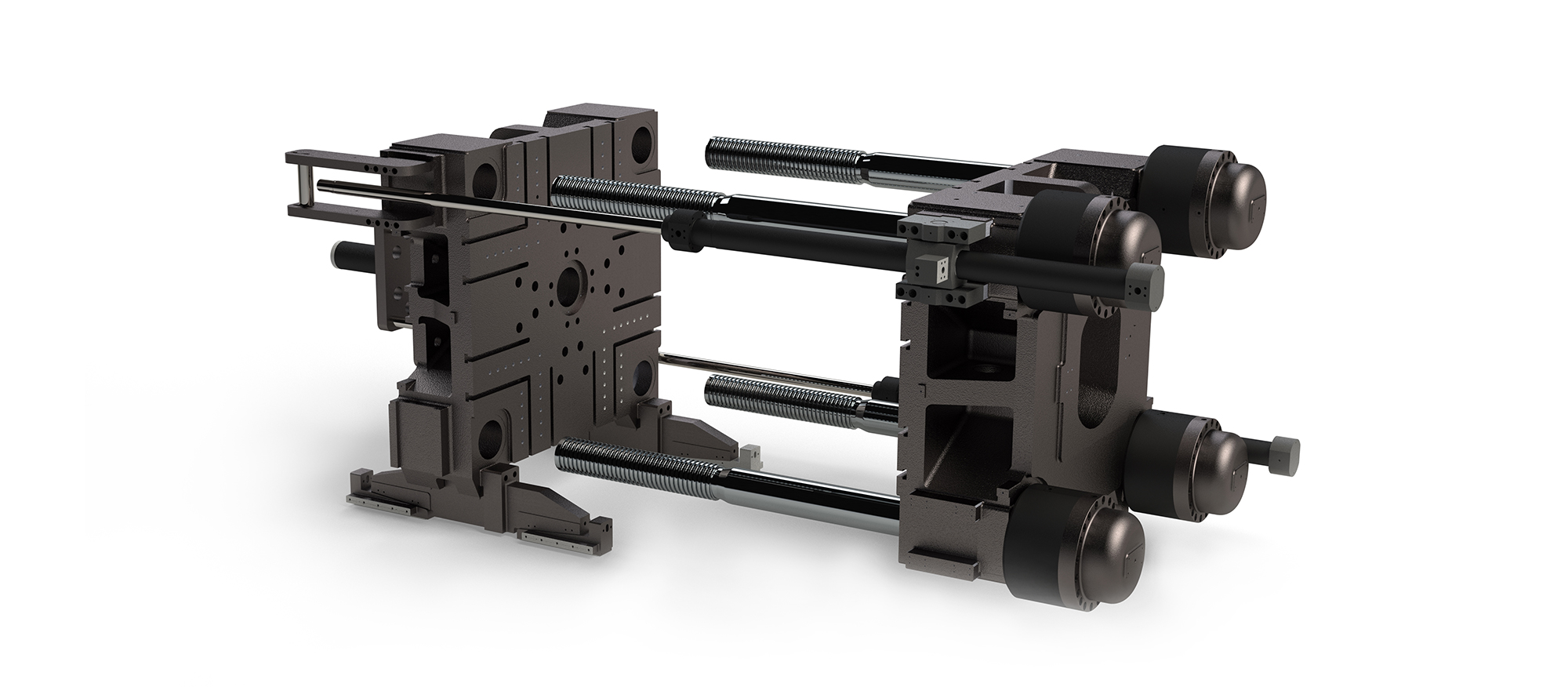

锁模装置
锁模力	KN	27000/29000
开模力	KN	2200
模板尺寸（仅作参考）	mmxmm	3000x2600
拉杆间距	mmxmm	2180x1755
容模量		790-2010
开模行程	mm	3110
最大模板距离	mm	3900
顶出力	KN	460
顶出行程	mm	500
顶出杆数量	PC	33
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	43X4				52*4				52*4
油箱容积	L	2000				3000				3000
模具最大重量	T	73				73				73
整机重量	T	113+23				114+24				115+32
整机尺寸	M	15.34.53.9				16.34.53.9				16.34.53.9
模板正面尺寸
模板侧面尺寸

		U2900TSDK
国际公认型号		2087.1				3774.6				4211.5
注射装置
螺杆直径	mm	150	160	170	180	170	180	190	200	170	185	200	210
理论射胶能容积	cm³	1413	16076	18149	20347	20417	22890	25504	28260	20985	24851	29045	32022
射胶量及（以PS计）	g	12858	14629	16515	18516	18580	20830	23209	25716	19096	22615	26341	29140
射胶量及（以PS计）	oz	451	513	579	649	651	760	814	902	670	793	927	1022
射胶压力	MPa	148	130	115	103	184	164	148	133	200	169	145	131
螺杆长径比		23.5	22	20.7	19.5	23.3	22	20.8	19.8	23.9	22	20.3	19.4
射胶速率	cm³/s	1802	2051	2315	2596	2098	2352	2621	2904	1930	2286	2671	2945
射胶速度	mm/s	102.0				92.5				85.0
射胶行程	mm	800				900				925
最大螺杆转速	r/min	76				100				100
电热功率	KW	160				180				180
料筒加热区数		11+1				14+1				14+1
锁模装置
锁模力	KN	27000/29000
开模力	KN	2200
模板尺寸（仅作参考）	mmxmm	3000x2600
拉杆间距	mmxmm	2180x1755
容模量		790-2010
开模行程	mm	3110
最大模板距离	mm	3900
顶出力	KN	460
顶出行程	mm	500
顶出杆数量	PC	33
系统
系统压力	Mpa	16/25				16/25				16/25
电机功率	KW	43X4				52*4				52*4
油箱容积	L	2000				3000				3000
模具最大重量	T	73				73				73
整机重量	T	113+23				114+24				115+32
整机尺寸	M	15.34.53.9				16.34.53.9				16.34.53.9

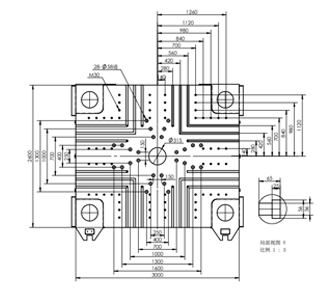

模板正面尺寸

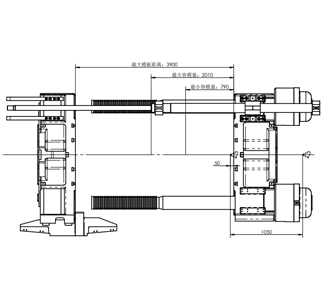

模板侧面尺寸
