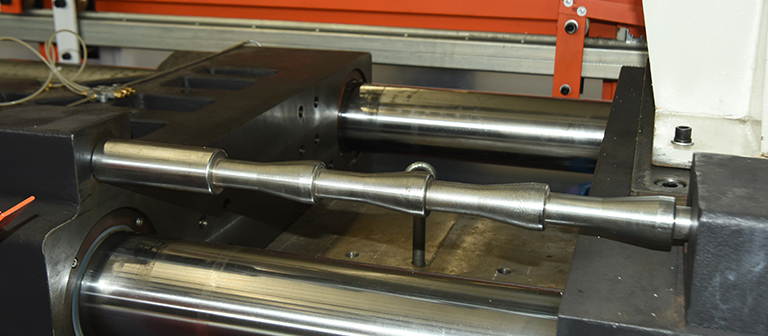

1.单缸喷射
采用自主研发的单缸射胶机构（有发明专利），解决了市场上单缸漏油现象，提高注射精度和注射同步性。
|
 |
|
2. 电熔胶
采用伺服电机熔胶，节能，可以实现复合动作，成型周期短，节能更明显。
|
 |
|
3. 纳米加热圈
升温明显，保温效果好，更节能。
|
 |
|
4.全集成高速机专用模板
经过有限元技术分析，变形系数降低20%以上，应力减少30%左右，更加适合薄壁产品。
|
 |
|

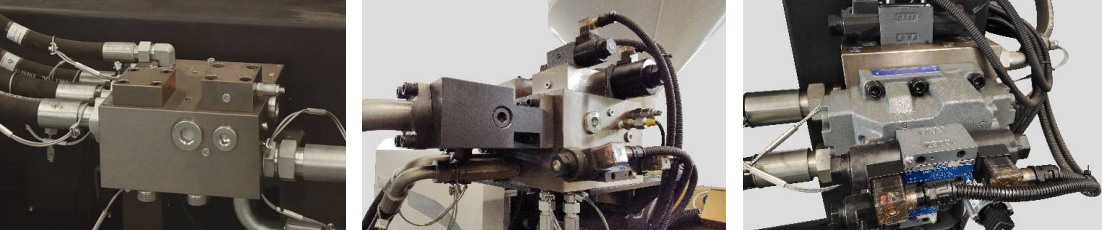

5.油路系统
高速机专用油路设计，开合模更加平稳，速度更快。
|
 |
|
6.控制器和电器元件
控制器采用弘讯高速机专用电脑，响应更快，控制更精准。
电器元件采用国际名牌，性能稳定。 |
 |
|
规格 |

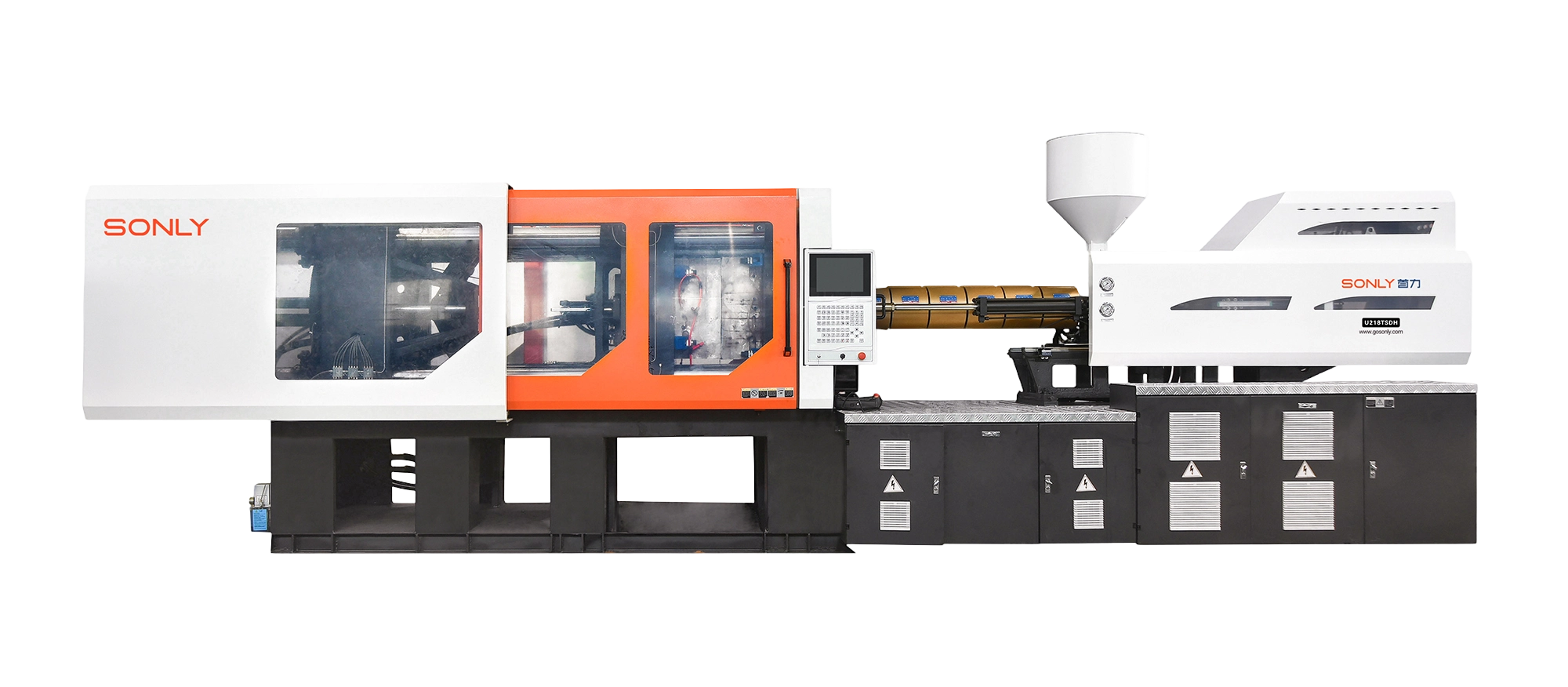

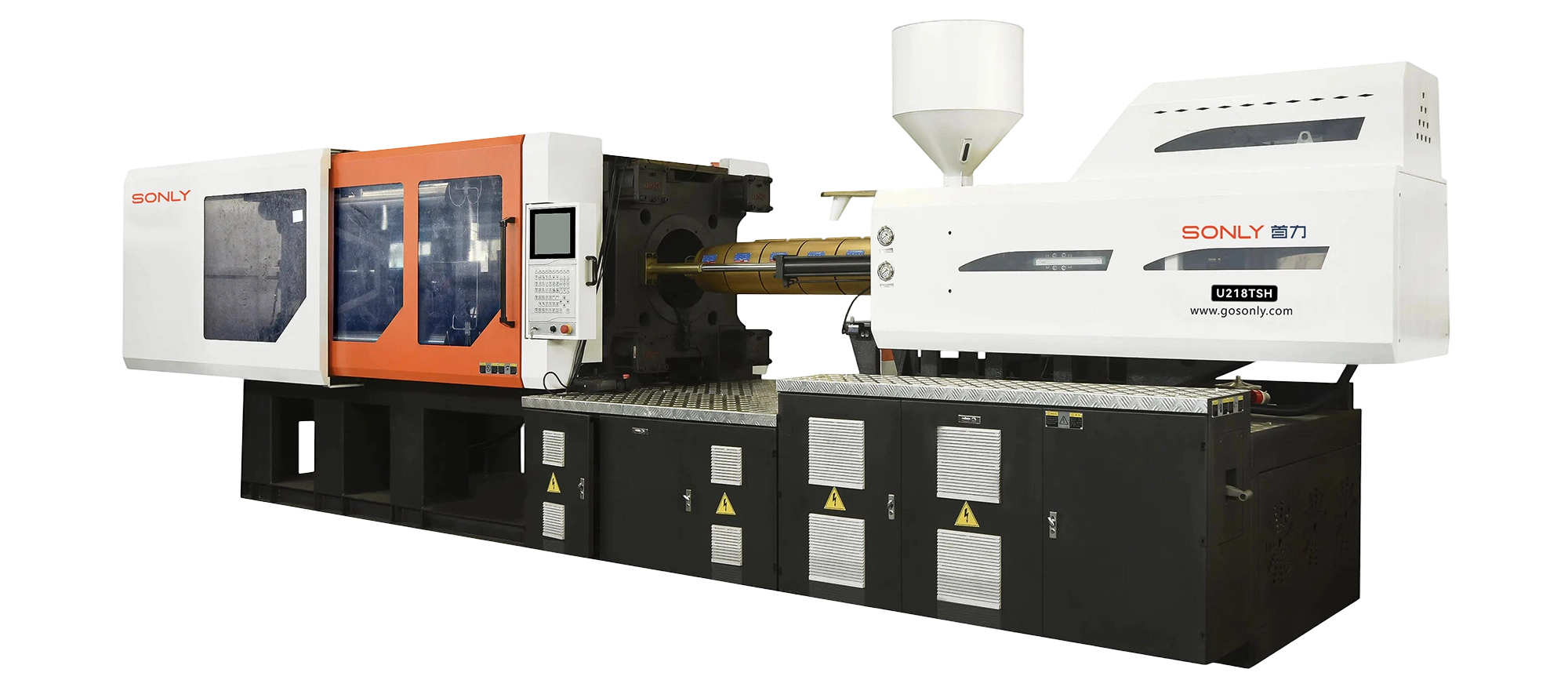

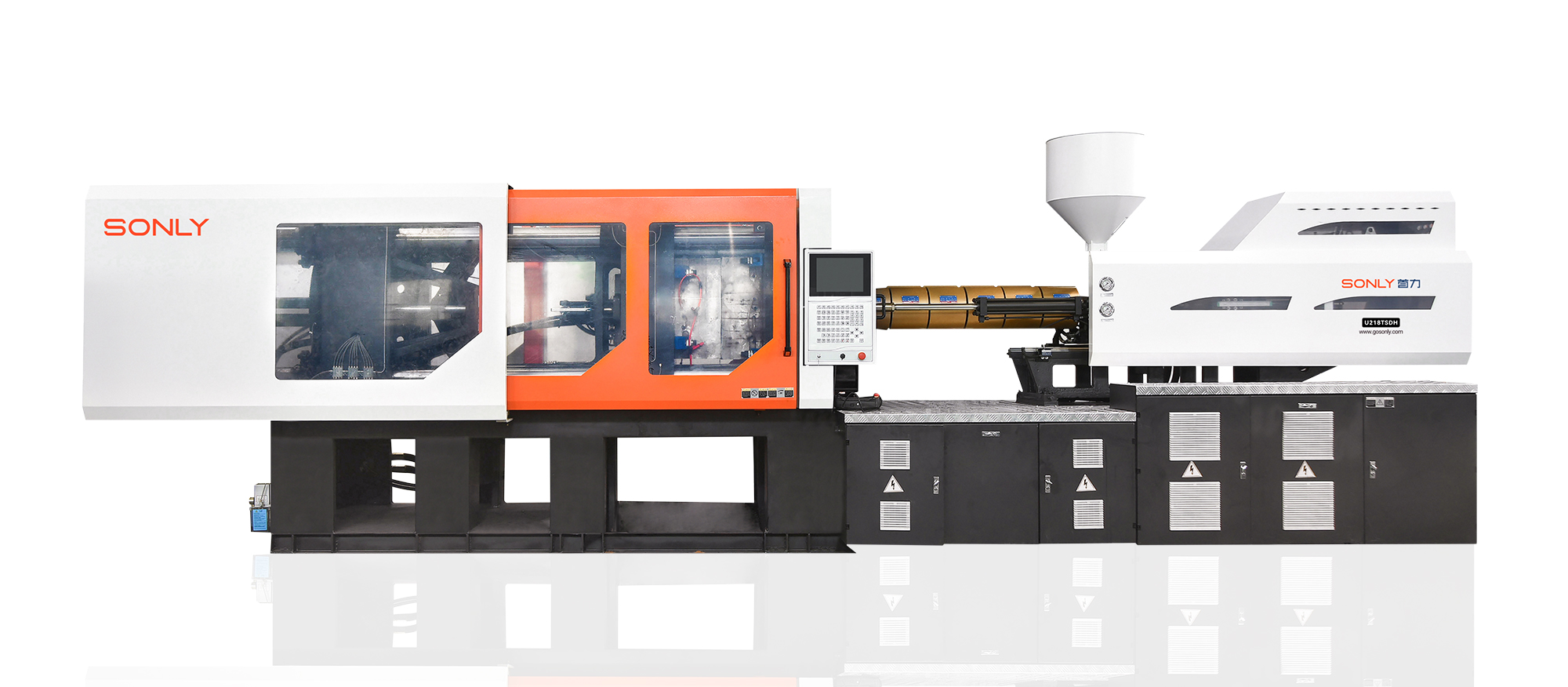

U218TSH |
|
国际公认型号 |
449 |
|
射出装置 |
A |
|
INJECTION UNIT |
|
|
螺杆直径 (mm） |
40 |
|
螺杆长径比 (L/D) |
26.4 |
|
理论注射容量 (cm3) |
234.7 |
|
注射速率(g/s) |
632.7 |
|
注射压力 |
191.1 |
|
螺杆转速 |
350 |
|
理论注射重量 (g) |
214 |
|
理论注射重量(oz) |
7.549 |
|
注射速度 |
500 |
|
注射速度 (mm/s) |
800 |
|
CLAMPING UNIT |
|
|
合模力 (Kn) |
2180 |
|
移模行程 (mm) |
500 |
|
拉杆内间距（mm） |
510*510 |
|
最大模厚（mm） |
530 |
|
最小模厚（mm） |
200 |
|
顶出行程（mm） |
150 |
|
顶出力（Kn） |
70 |
|
顶出杆数 |
8+1 |
|
合模拉杆直径（mm） |
90 |
|
OTHERS |
|
|
系统压力（Mpa） |
16 |
|
加热功率（Kw） |
24.7 |
|
油箱容积 (L) |
600 |
|
机器重量(约) (Ton) |
8.5 |
|
外形尺寸(LxWxH) (m) |
6.4*1.47*2.2 |
|
伺服驱动器功率 (Kw) |
55+55 |
|
模板正面尺寸 |
|
|
模板侧面尺寸 |
|
|
规格 |

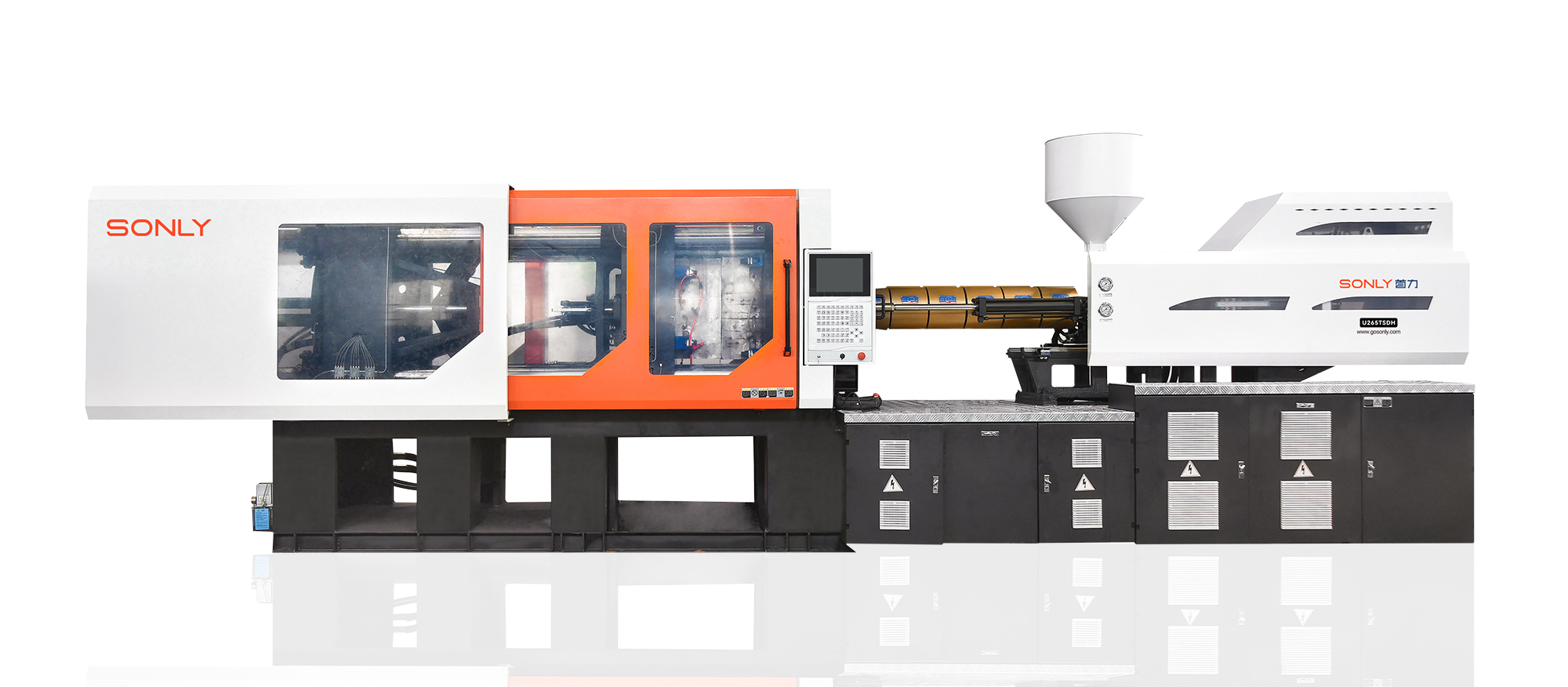

U265TSH |
|
国际公认型号 |
449 |
|
射出装置 |
A |
|
INJECTION UNIT |
|
|
螺杆直径 (mm） |
40 |
|
螺杆长径比 (L/D) |
26.4 |
|
理论注射容量 (cm3) |
234.7 |
|
注射速率(g/s) |
632.7 |
|
注射压力 |
191.1 |
|
螺杆转速 |
350 |
|
理论注射重量 (g) |
214 |
|
理论注射重量(oz) |
7.549 |
|
注射速度 |
500 |
|
注射速度 (mm/s) |
800 |
|
CLAMPING UNIT |
|
|
合模力 (Kn) |
2650 |
|
移模行程 (mm) |
560 |
|
拉杆内间距（mm） |
585*565 |
|
最大模厚（mm） |
600 |
|
最小模厚（mm） |
200 |
|
顶出行程（mm） |
150 |
|
顶出力（Kn） |
70 |
|
顶出杆数 |
12+1 |
|
合模拉杆直径（mm） |
95 |
|
OTHERS |
|
|
系统压力（Mpa） |
16 |
|
加热功率（Kw） |
24.7 |
|
油箱容积 (L) |
600 |
|
机器重量(约) (Ton) |
10 |
|
外形尺寸(LxWxH) (m) |
6.7*1.6*2.4 |
|
伺服驱动器功率 (Kw) |
55+55 |
|
模板正面尺寸 |
 |
|
模板侧面尺寸 |
|
|
规格 |

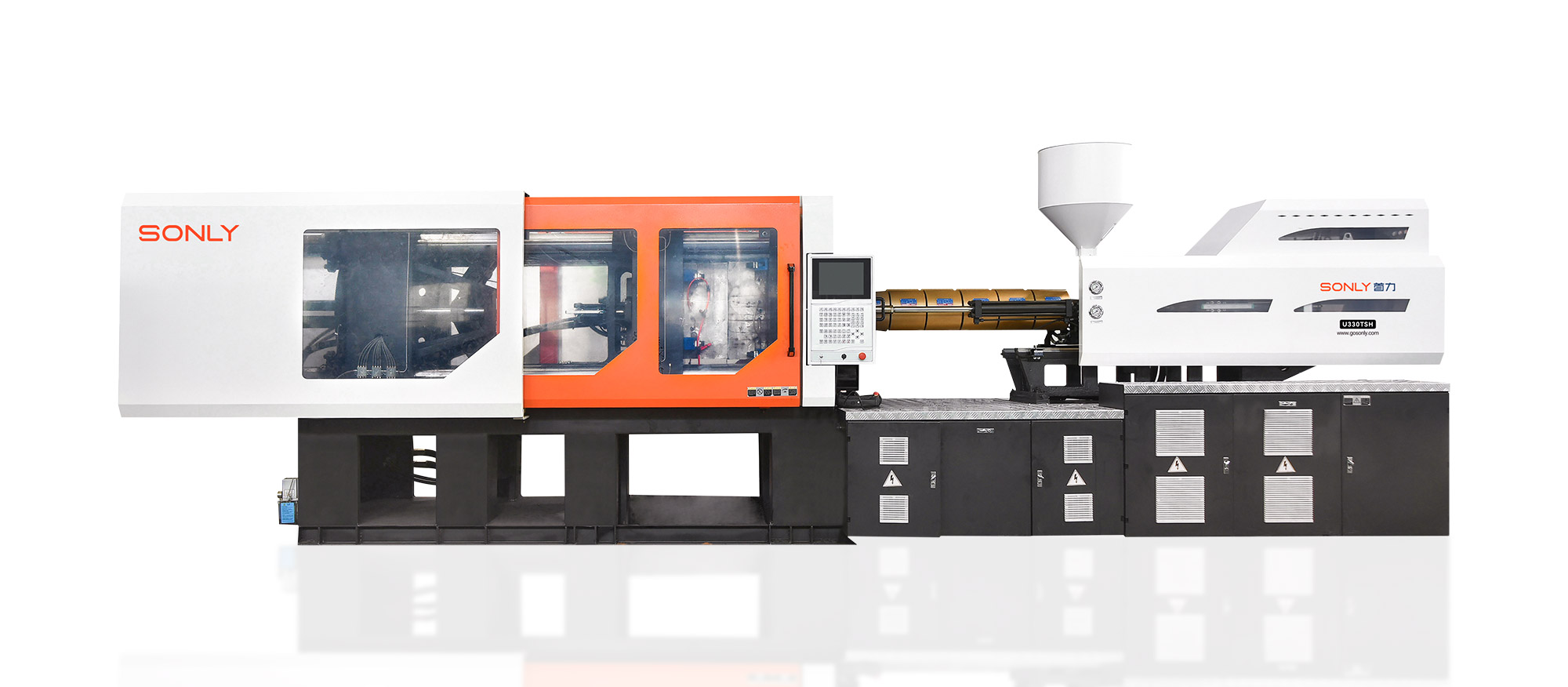

U330TSH |
|
|
国际公认型号 |
449 |
|
|
射出装置 |
A |
B |
|
INJECTION UNIT |
||
|
螺杆直径 (mm） |
53 |
58 |
|
螺杆长径比 (L/D) |
25.5 |
24.5 |
|
理论注射容量 (cm3) |
418 |
607 |
|
注射速率(g/s) |
810 |
1239 |
|
注射压力 |
151(180) |
150.4 |
|
螺杆转速 |
350 |
400 |
|
理论注射重量 (g) |
384 |
558 |
|
理论注射重量(oz) |
13.55 |
19.68 |
|
注射速度 |
400(510) |
510 |
|
注射速度 (mm/s) |
800 |
800 |
|
CLAMPING UNIT |
||
|
合模力 (Kn) |
3300 |
|
|
移模行程 (mm) |
600 |
|
|
拉杆内间距（mm） |
620*585 |
|
|
最大模厚（mm） |
640 |
|
|
最小模厚（mm） |
200 |
|
|
顶出行程（mm） |
150 |
|
|
顶出力（Kn） |
70 |
|
|
顶出杆数 |
12+1 |
|
|
合模拉杆直径（mm） |
130 |
|
|
OTHERS |
||
|
系统压力（Mpa） |
16(19) |
19 |
|
加热功率（Kw） |
36 |
37 |
|
油箱容积 (L) |
600 |
|
|
机器重量(约) (Ton) |
12 |
|
|
外形尺寸(LxWxH) (m) |
7.1*1.47*2.46 |
|
|
伺服驱动器功率 (Kw) |
55+55 |
|
|
模板正面尺寸 |
|
|
|
模板侧面尺寸 |
|
|
|
规格 |
U390TSH |
|
|
国际公认型号 |
449 |
|
|
射出装置 |
A |
|
|
INJECTION UNIT |
||
|
螺杆直径 (mm） |
53 |
58 |
|
螺杆长径比 (L/D) |
25.5 |
24.5 |
|
理论注射容量 (cm3) |
418 |
607 |
|
注射速率(g/s) |
810 |
1239 |
|
注射压力 |
151(180) |
150.4 |
|
螺杆转速 |
350 |
400 |
|
理论注射重量 (g) |
384 |
558 |
|
理论注射重量(oz) |
13.55 |
19.68 |
|
注射速度 |
400(510) |
510 |
|
注射速度 (mm/s) |
800 |
800 |
|
CLAMPING UNIT |
||
|
合模力 (Kn) |
3900 |
|
|
移模行程 (mm) |
660 |
|
|
拉杆内间距（mm） |
685*685 |
|
|
最大模厚（mm） |
660 |
|
|
最小模厚（mm） |
210 |
|
|
顶出行程（mm） |
170 |
|
|
顶出力（Kn） |
90 |
|
|
顶出杆数 |
12+1 |
|
|
合模拉杆直径（mm） |
140 |
|
|
OTHERS |
||
|
系统压力（Mpa） |
16(19) |
19 |
|
加热功率（Kw） |
36 |
37 |
|
油箱容积 (L) |
600 |
|
|
机器重量(约) (Ton) |
15 |
|
|
外形尺寸(LxWxH) (m) |
7.3*1.8*2.46 |
|
|
伺服驱动器功率 (Kw) |
55+55 |
|
|
模板正面尺寸 |
|
|
|
模板侧面尺寸 |
|
|
|
规格 |

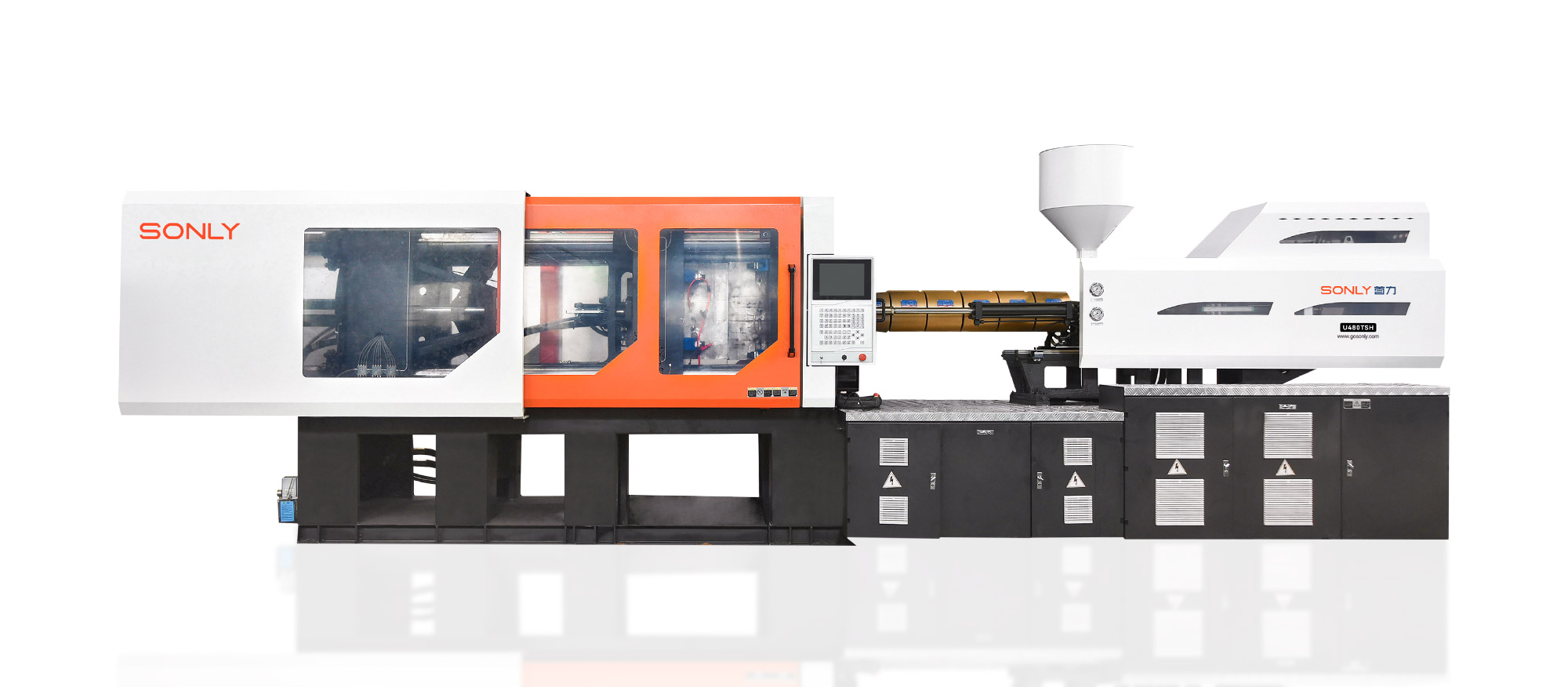

U480TSH |
|
|
国际公认型号 |
449 |
|
|
射出装置 |
A |
|
|
INJECTION UNIT |
||
|
螺杆直径 (mm） |
53 |
58 |
|
螺杆长径比 (L/D) |
25.5 |
24.5 |
|
理论注射容量 (cm3) |
418 |
607 |
|
注射速率(g/s) |
810 |
1239 |
|
注射压力 |
151(180) |
150.4 |
|
螺杆转速 |
350 |
400 |
|
理论注射重量 (g) |
384 |
558 |
|
理论注射重量(oz) |
13.55 |
19.68 |
|
注射速度 |
400(510) |
510 |
|
注射速度 (mm/s) |
800 |
800 |
|
CLAMPING UNIT |
||
|
合模力 (Kn) |
4800 |
|
|
移模行程 (mm) |
740 |
|
|
拉杆内间距（mm） |
765*765 |
|
|
最大模厚（mm） |
780 |
|
|
最小模厚（mm） |
280 |
|
|
顶出行程（mm） |
170 |
|
|
顶出力（Kn） |
90 |
|
|
顶出杆数 |
12+1 |
|
|
合模拉杆直径（mm） |
150 |
|
|
OTHERS |
||
|
系统压力（Mpa） |
16(19) |
19 |
|
加热功率（Kw） |
36 |
37 |
|
油箱容积 (L) |
600 |
|
|
机器重量(约) (Ton) |
20 |
|
|
外形尺寸(LxWxH) (m) |
8.0*1.8*2.46 |
|
|
伺服驱动器功率 (Kw) |
55+55 |
|
|
模板正面尺寸 |
|
|
|
模板侧面尺寸 |
|
|
