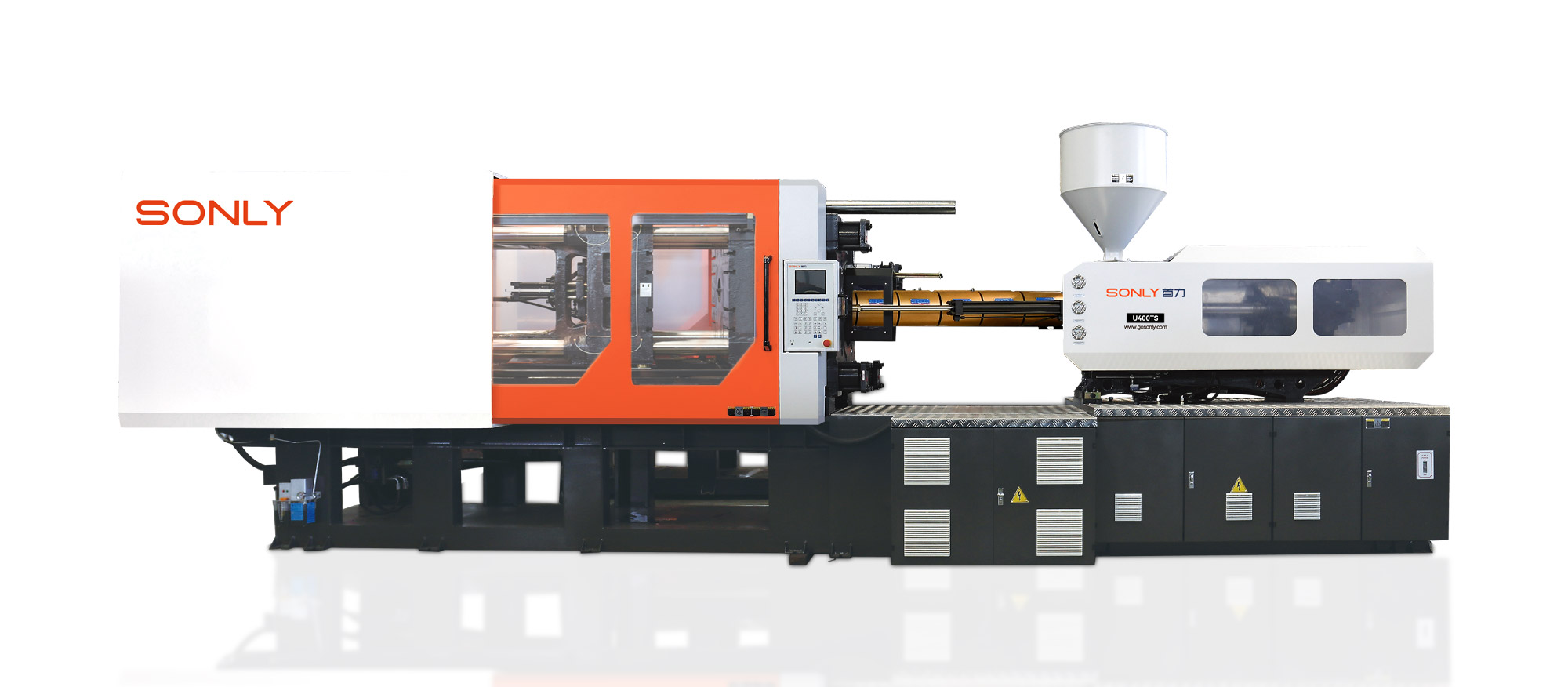

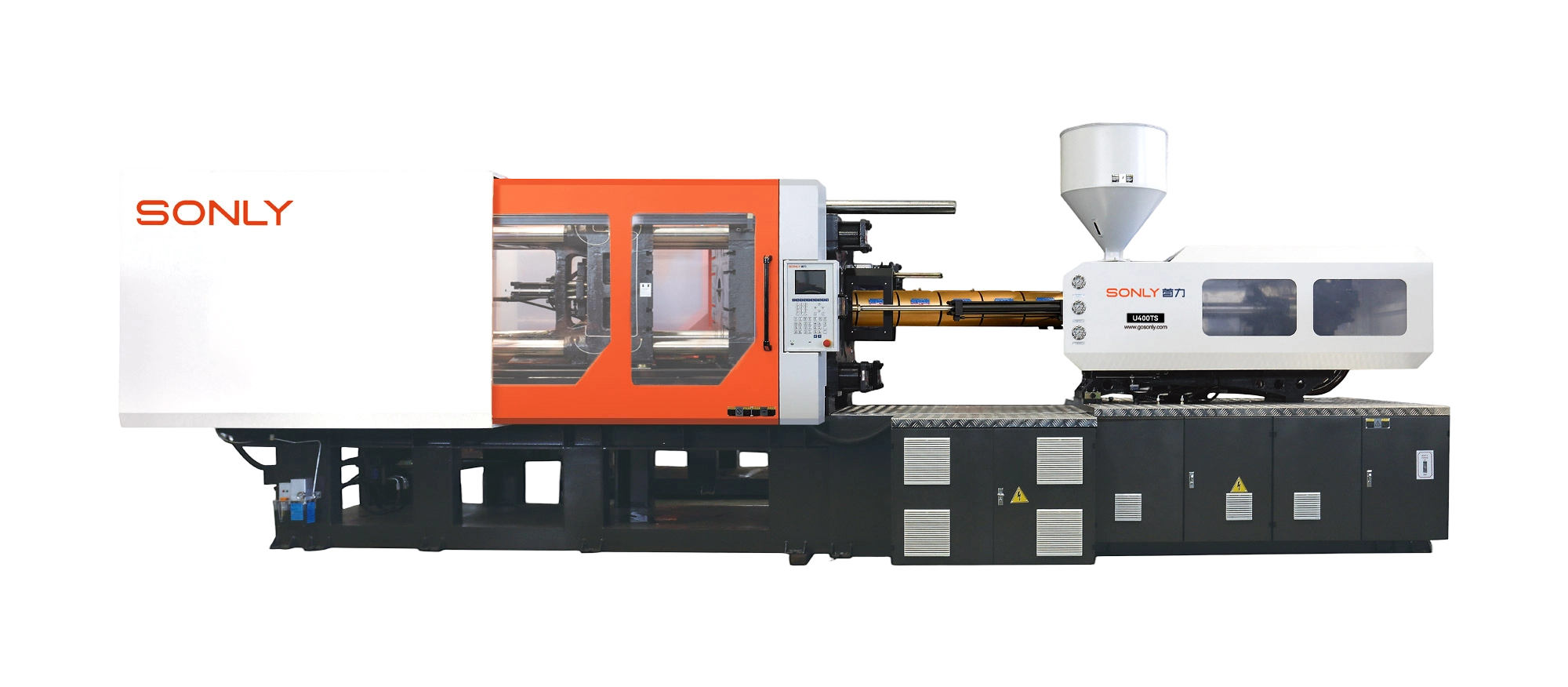

首力伺服电机系列

U368TS-U610TS

1.型号齐全
公司投入大量资金持续设计和开发U-TS系列98-3400吨28个机型,铸件木模一次性开发,形成模块系列化,满足各种个性化需求,性价比高。

2.重复性高
专注研发塑机20多年的实战经验,采用伺服系统,平稳快速、高效节能、低噪音、重复精度高。

浙江首力智能装备有限公司

1.首力至成立以来专注注塑机,贴近客户的各种个性化需求,精心打造了从98-3400吨28个成熟机型,经市场考验,成为客户理想选择。

2.首力注塑机螺杆长径比大,塑化能力强,成型周期短,超高的塑化能力为整机运行效率高提供了保障.

3.首力自主研发的全新全连体结构,稳定可靠的伺服系统和零部件质量,为整机的性能稳定和重复精度高提供了保证。

4.采用高品质的节能伺服系统,转动起速快,能耗更低。整套油路多重优化,包括降低运动阻力及能量损耗,确保了整机能耗低。功能稳定、操作便捷、自动监测。

5.与同级相比,我们拥有更大的拉杆内间距、容模量及开模行程,可以加工更大的塑料制品,机器的性价比高。

6.弓形模板,有效保护模具,尤其适用于大模板小模具的场合。

7.桥式射台保证注射平稳,重复精度高。

8.所有机架经过专门软件分析,使机器刚性更好,受力更合理。

规格

U300TS

国际认可模型

2140

注射装置

A

B

C

注射装置

螺杆直径 (mm)

65

70

75

螺杆长径比 (L/D)

23.7

22

20.5

喷射量 (cm3)

1177.8

1366

1568.1

注射压力(mpa)

181.7

156.7

136.5

螺杆转速(rpm)

144

理论注射重量 (g

1072

1243

1427

理论注射重量 (oz)

37.81

43.85

50.34

合模装置

合模力 (Kn)

3680

移模行程mm)

660

拉杆内间距(mm)

685*685

最大模厚(mm)

660

最小模具(mm)

210

顶出行程 (mm)

170

顶出力 (Kn)

90

顶出干数

12 1

模孔直径(mm)

160

其他

系统压力 ( Mpa)

16

普通电机功率 (Kw)

37

加热功率 (Kw)

27.9

油箱容积 (L)

600

机器重量 (Ton)

13

外形尺寸 (m)

7*2*2.46

伺服驱动器功率 (Kw)

45

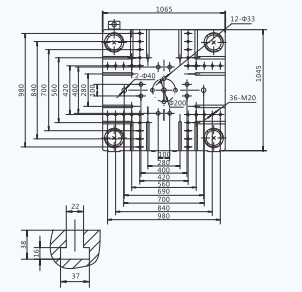

模板正面尺寸

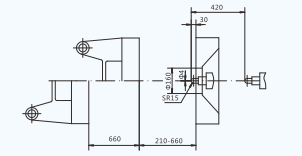

模板侧面尺寸

规格

U400TS

国际认可模型

2590

注射装置

A

B

C

注射装置

螺杆直径 (mm)

70

75

80

螺杆长径比 (L/D)

23.6

22

20.6

喷射量 (cm3)

1446.9

1661

1889.8

注射压力(mpa)

179.1

156

137.1

螺杆转速(rpm)

144

理论注射重量 (g

1317

1512

1720

理论注射重量 (oz)

46.46

53.33

60.67

合模装置

合模力 (Kn)

2180

移模行程mm)

500

拉杆内间距(mm)

510*510

最大模厚(mm)

530

最小模具(mm)

200

顶出行程 (mm)

150

顶出力 (Kn)

70

顶出干数

8 1

模孔直径(mm)

160

其他

系统压力 ( Mpa)

16

普通电机功率 (Kw)

18.5

加热功率 (Kw)

16.3

油箱容积 (L)

230

机器重量 (Ton)

7

外形尺寸 (m)

6.2*1.47*2.2

伺服驱动器功率 (Kw)

22

模板正面尺寸

模板侧面尺寸

规格

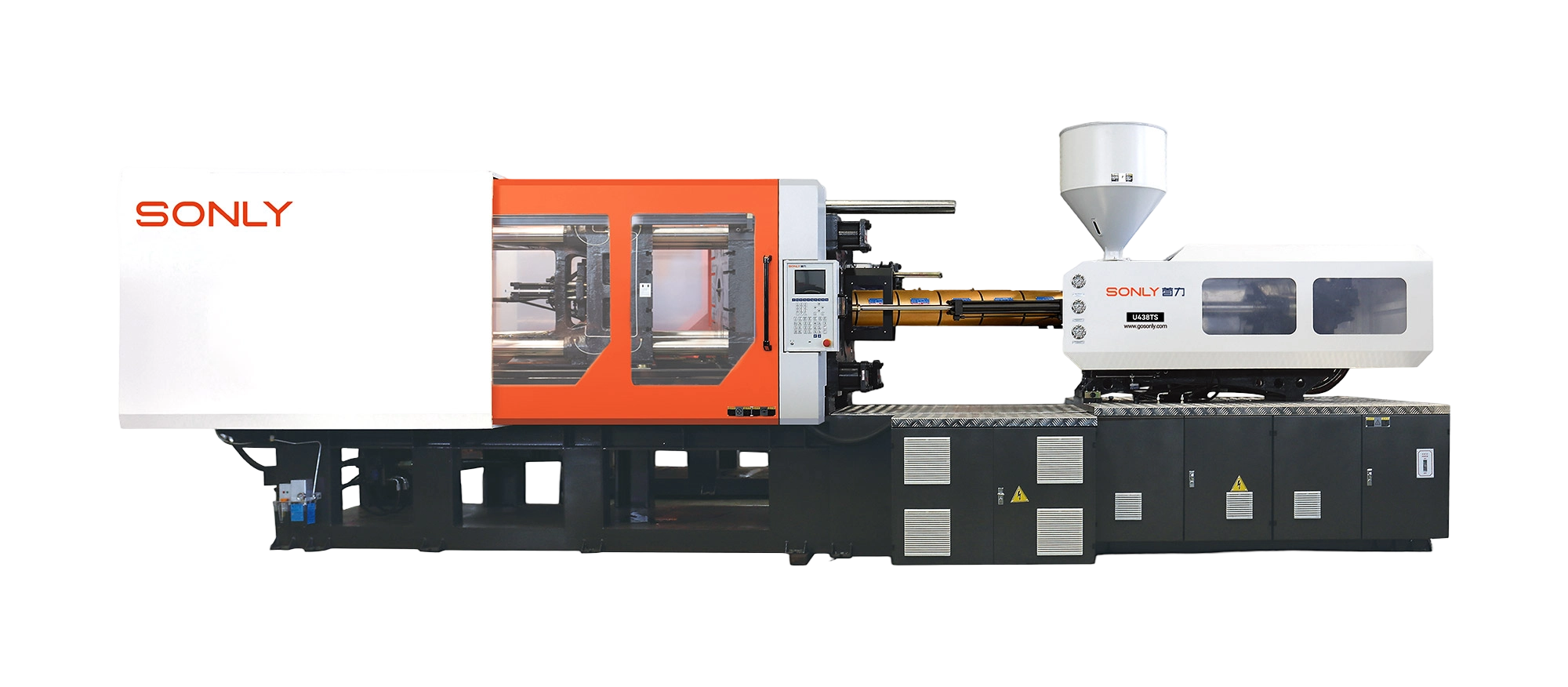

U438TS

国际认可模型

2690

注射装置

A

B

C

注射装置

螺杆直径 (mm)

75

80

85

螺杆长径比 (L/D)

23.5

22

20.7

喷射量 (cm3)

1727.1

1965

2218.3

注射压力(mpa)

155.9

137

121.4

螺杆转速(rpm)

211.5

理论注射重量 (g

1572

1788

2019

理论注射重量 (oz)

55.45

63.07

71.22

合模装置

合模力 (Kn)

4380

移模行程mm)

740

拉杆内间距(mm)

765*765

最大模厚(mm)

780

最小模具(mm)

280

顶出行程 (mm)

170

顶出力 (Kn)

90

顶出干数

12 1

模孔直径(mm)

200

其他

系统压力 ( Mpa)

16

普通电机功率 (Kw)

45

加热功率 (Kw)

33.6

油箱容积 (L)

750

机器重量 (Ton)

18

外形尺寸 (m)

8*2.1*2.53

伺服驱动器功率 (Kw)

30 45

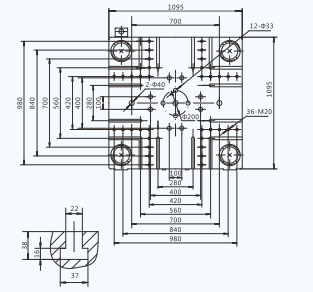

模板正面尺寸

模板侧面尺寸

规格

U508TS

国际认可模型

3300

注射装置

A

B

C

注射装置

螺杆直径 (mm)

80

85

90

螺杆长径比 (L/D)

23.4

22

20.8

喷射量 (cm3)

1964.7

2218

2486.6

注射压力(mpa)

168

148.8

132.7

螺杆转速(rpm)

171

理论注射重量 (g

1788

2018

2263

理论注射重量 (oz)

63.07

71.18

79.83

合模装置

合模力 (Kn)

5080

移模行程mm)

775

拉杆内间距(mm)

805*715

最大模厚(mm)

800

最小模具(mm)

290

顶出行程 (mm)

225

顶出力 (Kn)

152

顶出干数

12 1
1

模孔直径(mm)

200

其他

系统压力 ( Mpa)

16

普通电机功率 (Kw)

45

加热功率 (Kw)

38.3

油箱容积 (L)

900

机器重量 (Ton)

20

外形尺寸 (m)

8.6*2.3*3

伺服驱动器功率 (Kw)

30 45

模板正面尺寸

模板侧面尺寸

规格

U530TS

国际认可模型

3300

注射装置

A

B

C

注射装置

螺杆直径 (mm)

80

85

90

螺杆长径比 (L/D)

23.4

22

20.8

喷射量 (cm3)

1964.7

2218

2486.8

注射压力(mpa)

168

148.8

132.7

螺杆转速(rpm)

171

理论注射重量 (g

1788

2018

2263

理论注射重量 (oz)

63.07

71.18

79.83

合模装置

合模力 (Kn)

5300

移模行程mm)

840

拉杆内间距(mm)

820*800

最大模厚(mm)

800

最小模具(mm)

290

顶出行程 (mm)

225

顶出力 (Kn)

152

顶出干数

12 1

模孔直径(mm)

200

其他

系统压力 ( Mpa)

16

普通电机功率 (Kw)

45

加热功率 (Kw)

38.3

油箱容积 (L)

900

机器重量 (Ton)

20

外形尺寸 (m)

8.6*2.3*3

伺服驱动器功率 (Kw)

30 45

模板正面尺寸

模板侧面尺寸

规格

U610TS

国际认可模型

4260

注射装置

A

B

C

注射装置

螺杆直径 (mm)

85

90

95

螺杆长径比 (L/D)

23.3

22

20.8

理论注射容量 (cm3)

2388

2678

2983

注射压力 (mpa)

178.3

159

142.7

螺杆转速 (rpm)

126

理论注射重量 (g

2174

2437

2715

理论注射重量 ( oz)

76.686

85.963

95.769

合模装置

合模力 (Kn)

6100

移模行程mm)

850

拉杆内间距(mm)

865*830

最大模厚(mm)

850

最小模具 (mm)

300

顶出行程 (mm)

225

顶出力 (Kn)

152

顶出干数

12 1

模孔直径(mm)

200

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

55

加热功率 (Kw)

42

油箱容积 (L)

1000

机器重量 (Ton)

25

外形尺寸 (m)

9*2.3*3.1

伺服驱动器功率 (Kw)

30 45

模板正面尺寸


模板侧面尺寸
