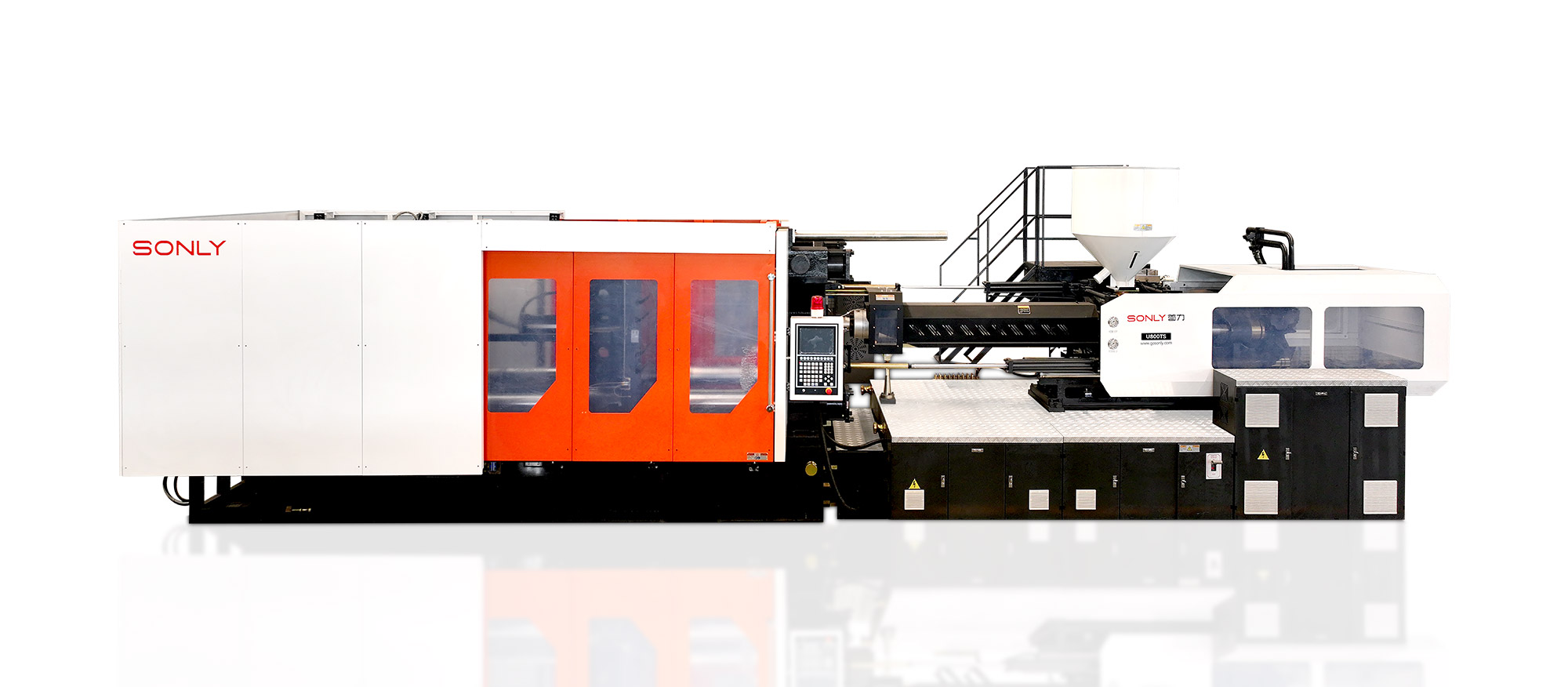

首力伺服电机系列

U680TS-U3400TS

1.型号齐全
公司投入大量资金持续设计和开发U-TS系列98-3400吨28个机型,铸件木模一次性开发,形成模块系列化,满足各种个性化需求,性价比高。

2.重复性高
专注研发塑机20多年的实战经验,采用伺服系统,平稳快速、高效节能、低噪音、重复精度高。

浙江首力智能装备有限公司

1.首力至成立以来专注注塑机,贴近客户的各种个性化需求,精心打造了从98-3400吨28个成熟机型,经市场考验,成为客户理想选择。

2.首力注塑机螺杆长径比大,塑化能力强,成型周期短,超高的塑化能力为整机运行效率高提供了保障.

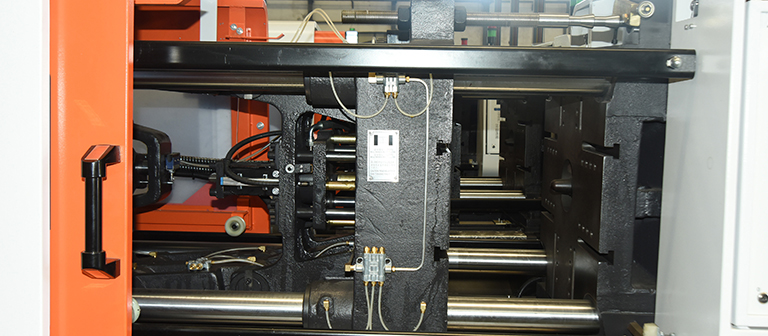

3.首力自主研发的全新全连体结构,稳定可靠的伺服系统和零部件质量,为整机的性能稳定和重复精度高提供了保证。

4.采用高品质的节能伺服系统,转动起速快,能耗更低。整套油路多重优化,包括降低运动阻力及能量损耗,确保了整机能耗低。功能稳定、操作便捷、自动监测。

5.与同级相比,我们拥有更大的拉杆内间距、容模量及开模行程,可以加工更大的塑料制品,机器的性价比高。

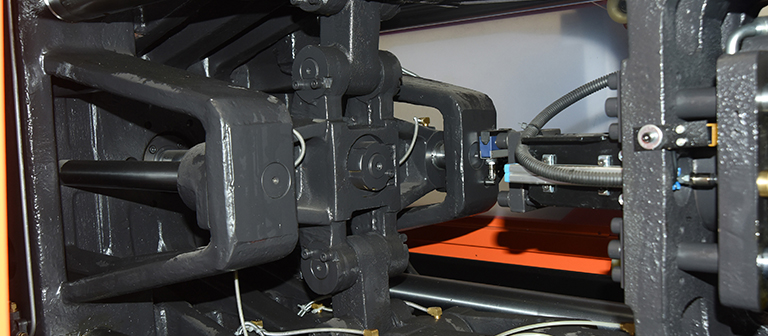

6.弓形模板,有效保护模具,尤其适用于大模板小模具的场合。

7.桥式射台保证注射平稳,重复精度高。

8.所有机架经过专门软件分析,使机器刚性更好,受力更合理。

规格

U680TS

国际认可模型

4958

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

90

95

100

110

螺杆长径比 (L/D)

23.2

22

20.9

20.9

理论注射容量 (cm3)

2816

3138

3477

3477

注射压力 (mpa)

176

158

142.6

142.6

螺杆转速 (rpm)

105

理论注射重量 (g

2562

2855

3164

3828

理论注射重量 ( oz)

90.41

100.73

111.61

135.06

合模力 (Kn)

6800

移模行程mm)

930

拉杆内间距(mm)

915*915

最大模厚(mm)

900

最小模具(mm)

320

顶出行程 (mm)

265

顶出力 (Kn)

212

顶出干数

16 1

模孔直径(mm)

200

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

30 37

加热功率 (Kw)

60

油箱容积 (L)

1200

机器重量 (Ton)

8 25

外形尺寸 (m)

5*2.3 3.1

6.8*2.5*2.5

伺服驱动器功率 (Kw)

37 45

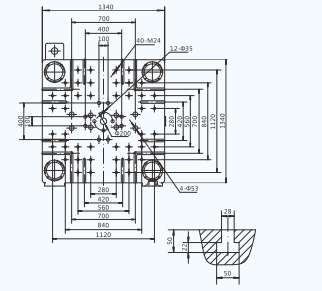

模板正面尺寸

模板侧面尺寸

规格

U780TS

国际认可模型

6716

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

90

100

110

120

螺杆长径比 (L/D)

24.4

22

20

18.3

理论注射容量 (cm3)

2956

3650

4416

5256

注射压力 (mpa)

227.2

184

152.21

127.8

螺杆转速 (rpm)

91

理论注射重量 (g

2689

3321

4018

4782

理论注射重量 ( oz)

94.89

117.18

141.77

168.72

合模力 (Kn)

7800

移模行程mm)

1000

拉杆内间距(mm)

985*985

最大模厚(mm)

1000

最小模具(mm)

350

顶出行程 (mm)

265

顶出力 (Kn)

212

顶出干数

20 1

模孔直径(mm)

250

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

37 37

加热功率 (Kw)

70

油箱容积 (L)

1400

机器重量 (Ton)

10 30

外形尺寸 (m)

5*2.3*3.1

7.6*2.75*2.6

伺服驱动器功率 (Kw)

45 45

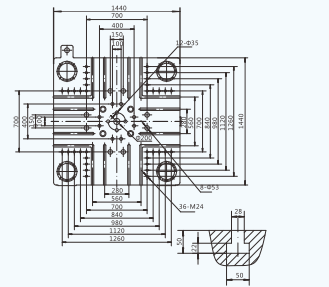

模板正面尺寸

模板侧面尺寸

规格

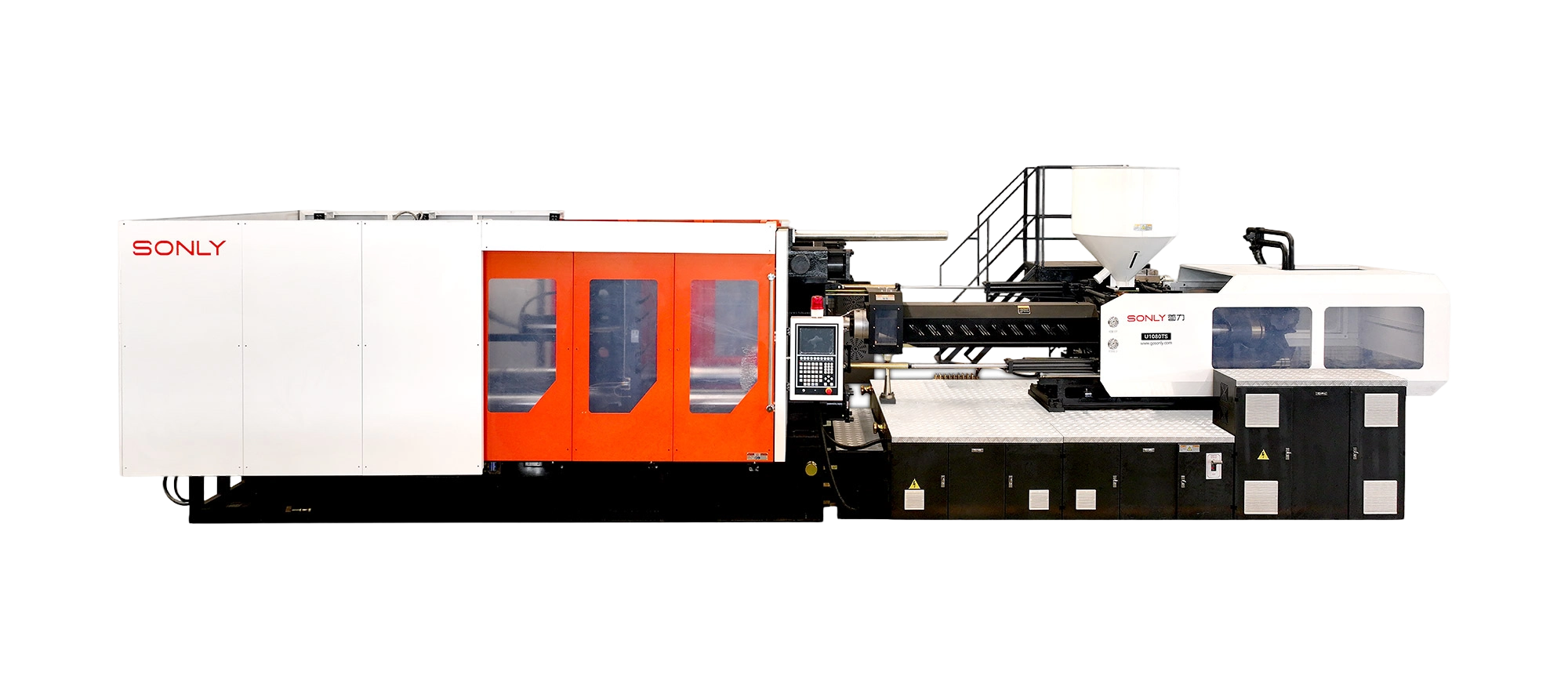

U1080TS

国际认可模型

8924

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

100

110

120

130

螺杆长径比 (L/D)

24.2

22

20.2

18.6

理论注射容量 (cm3)

4238

5129

6103

7163

注射压力 (mpa)

210.5

174

146.2

124.6

螺杆转速 (rpm)

96

理论注射重量 (g

3856

4667

5553

6518

理论注射重量 ( oz)

136.05

164.62

195.95

229.95

合模力 (Kn)

10800

移模行程mm)

1220

拉杆内间距(mm)

1160*1160

最大模厚(mm)

1250

最小模具(mm)

480

顶出行程 (mm)

350

顶出力 (Kn)

246

顶出干数

20 1

模孔直径(mm)

250

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

45 45

加热功率 (Kw)

90

油箱容积 (L)

1700

机器重量 (Ton)

13 41

外形尺寸 (m)

5.4*2.65*3.3

8.1*2.9*2.8

伺服驱动器功率 (Kw)

37 37 37

模板正面尺寸

模板侧面尺寸

规格

U1400TS

国际认可模型

11573

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

110

120

130

140

螺杆长径比 (L/D)

24

22

20.3

18.9

理论注射容量 (cm3)

5654

6729

7897

9158

注射压力 (mpa)

204.7

172

146.6

126.4

螺杆转速 (rpm)

96

理论注射重量 (g

5145

6123

7186

8335

理论注射重量 ( oz)

181.49

215.98

253.4

294

合模力 (Kn)

14000

移模行程mm)

1400

拉杆内间距(mm)

1350*1300

最大模厚(mm)

1300

最小模具(mm)

530

顶出行程 (mm)

350

顶出力 (Kn)

246

顶出干数

20 1

模孔直径(mm)

250

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

55 55

加热功率 (Kw)

97

油箱容积 (L)

2200

机器重量 (Ton)

18 47

外形尺寸 (m)

6.5*2.65*3.7

9.2*3.1*2.8

伺服驱动器功率 (Kw)

37 45 45

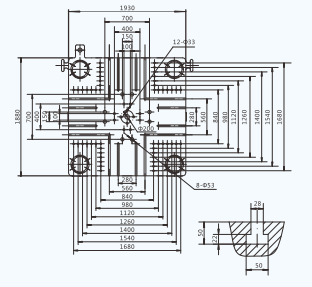

模板正面尺寸

模板侧面尺寸

规格

U1680TS

国际认可模型

14366

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

120

130

140

150

螺杆长径比 (L/D)

23.8

22

20.4

19.1

理论注射容量 (cm3)

7476

8760

10159

11662

注射压力 (mpa)

192.5

164

141.4

123.2

螺杆转速 (rpm)

90

理论注射重量 (g

6792

7972

9245

10613

理论注射重量 ( oz)

239.58

281.20

326.11

374.37

合模力 (Kn)

16800

移模行程mm)

1600

拉杆内间距(mm)

1555*1430

最大模厚(mm)

1500

最小模具(mm)

380

顶出行程 (mm)

400

顶出力 (Kn)

363

顶出干数

28 1

模孔直径(mm)

315

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

45 45 45

加热功率 (Kw)

118

油箱容积 (L)

2000

机器重量 (Ton)

19 86

外形尺寸 (m)

7*2.6*4.03

10.3*3.75*3.1

伺服驱动器功率 (Kw)

37 37 45 45

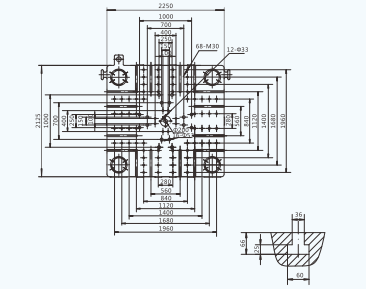

模板正面尺寸

模板侧面尺寸

规格

U1900TS

国际认可模型

18448

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

130

140

150

160

螺杆长径比 (L/D)

23.7

22

20.5

19.3

理论注射容量 (cm3)

11281.6

13084

15019.99

17089.3

注射压力 (mpa)

163.5

141

122.8

108

螺杆转速 (rpm)

88

理论注射重量 (g

10266

11906

13668

15551

理论注射重量 ( oz)

362.123

419.972

482.125

548.546

合模装置

合模力 (Kn)

19000

移模行程mm)

1950

拉杆内间距(mm)

1720*1520

最大模厚(mm)

1500

最小模具(mm)

680

顶出行程 (mm)

400

顶出力 (Kn)

363

顶出干数

28 1

模孔直径(mm)

315

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

45 55 55

加热功率 (Kw)

118

油罐容积 (L)

2000

机器重量(Ton)

24 96

外形尺寸 (m)

7.3*2.8*3.4

11.3*3.7*3.5

伺服驱动器功率 (Kw)

45 45 45 45

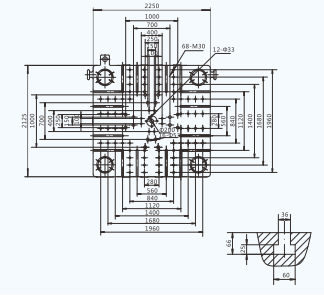

模板正面尺寸

模板侧面尺寸





规格

U2400TS

国际认可模型

19563

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

130

140

150

160

螺杆长径比 (L/D)

23.7

22

20.5

19.3

理论注射容量 (cm3)

9949.4

11539

13246.3

15071.3

注射压力 (mpa)

196.9

169.8

147.9

130

螺杆转速 (rpm)

60

理论注射重量 (g

9054

10500

12054

13715

理论注射重量 ( oz)

319.371

370.377

425.193

483.783

合模装置

合模力 (Kn)

24000

移模行程mm)

1910

拉杆内间距(mm)

1800*1620

最大模厚(mm)

1700

最小模具(mm)

700

顶出行程 (mm)

500

顶出力 (Kn)

490

顶出干数

28 1

模孔直径(mm)

837.863

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

45 55 55

加热功率 (Kw)

140

油罐容积 (L)

3000

机器重量(Ton)

26 130

外形尺寸 (m)

8*3.1*4.1

13*4.1*3.5

伺服驱动器功率 (Kw)

55*4

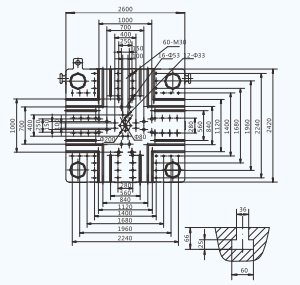

模板正面尺寸

模板侧面尺寸

规格

U2600TS

国际认可模型

48105

注射装置

A

注射装置

螺杆直径 (mm)

170

螺杆长径比 (L/D)

23.9

理论注射容量 (cm3)

26102

注射压力 (mpa)

184.3

螺杆转速 (rpm)

70

理论注射重量 (g

23753

理论注射重量 ( oz)

837.863

合模装置

合模力 (Kn)

26000

移模行程mm)

1870

拉杆内间距(mm)

1860*1710

最大模厚(mm)

1850

最小模具(mm)

750

顶出行程 (mm)

500

顶出力 (Kn)

565

顶出干数

32 1

模孔直径(mm)

315

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

220

加热功率 (Kw)

180

油罐容积 (L)

3800

机器重量(Ton)

43 133

外形尺寸 (m)

9.5*3.3*4.2

13.4.3*3.55

伺服驱动器功率 (Kw)

55*4

模板正面尺寸

模板侧面尺寸

规格

U2800TS

国际认可模型

59392

注射装置

A

B

C

D

注射装置

螺杆直径 (mm)

170

185

200

210

螺杆长径比 (L/D)

23.9

22

20.4

19.4

理论注射容量 (cm3)

32231.2

38170

44610.7

49183.3

注射压力 (mpa)

184.3

155.6

133.1

120.8

螺杆转速 (rpm)

70

理论注射重量 (g

29330

34735

40596

44757

理论注射重量 ( oz)

1034.586

1225.242

1431.983

1578.758

合模装置

合模力 (Kn)

28000

移模行程mm)

1870

拉杆内间距(mm)

1900*1800

最大模厚(mm)

1850

最小模具(mm)

750

顶出行程 (mm)

500

顶出力 (Kn)

565

顶出干数

32 1

模孔直径(mm)

315

其他

系统压力 (Mpa)

16

普通电机功率 (Kw)

220

加热功率 (Kw)

180

油罐容积 (L)

3800

机器重量(Ton)

43 150

外形尺寸 (m)

9.5*3.3*4.2

13*4.4*3.7

伺服驱动器功率 (Kw)

55*4

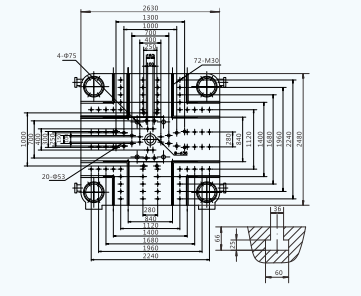

模板正面尺寸

模板侧面尺寸

规格

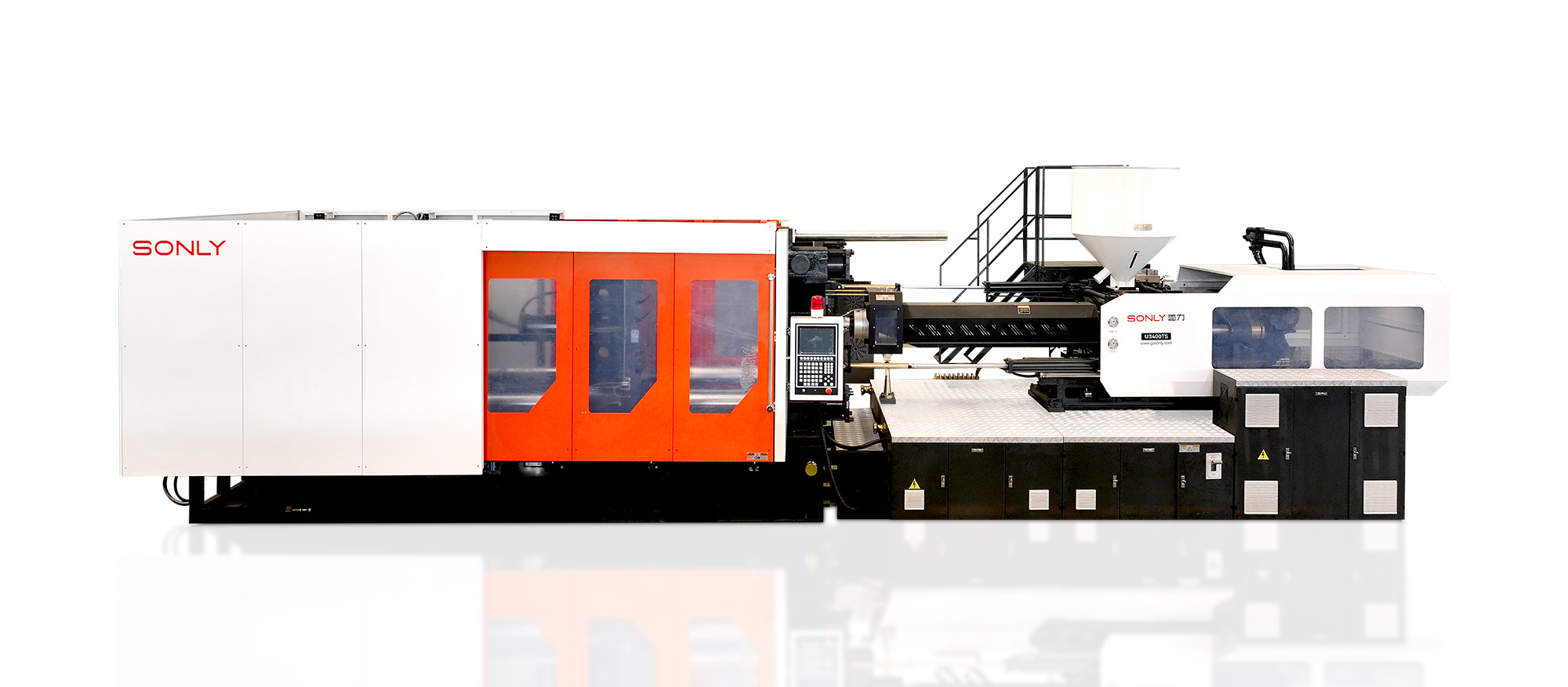

U3400TS

U3400TS

国际认可模型

63000I

78400II

注射装置

A

A

注射装置

螺杆直径 (mm)

220

240

螺杆长径比 (L/D)

22

22

理论注射容量 (cm3)

45000

56000

注射压力 (mpa)

140

140

螺杆转速 (rpm)

45

45

理论注射重量 (g

40950

50960

理论注射重量 ( oz)

1444.47

1797.563

合模装置

合模力 (Kn)

34000

34000

移模行程mm)

2020

2020

拉杆内间距(mm)

2160*1900

2160*1900

最大模厚(mm)

1950

1950

最小模具(mm)

780

780

顶出行程 (mm)

520

520

顶出力 (Kn)

830

830

顶出干数

32 1

32 1

模孔直径(mm)

315

315

其他

系统压力 (Mpa)

16

16

普通电机功率 (Kw)

55 55 55 55 55

55 55 55 55 55

加热功率 (Kw)

220

220

油罐容积 (L)

5200

5200

机器重量(Ton)

230

230

外形尺寸 (m)

10.5*3.6*5.0

17*5.2*4.2

12*3.6*5.0

17*5.2*5.2

伺服驱动器功率 (Kw)

55*6

55*6

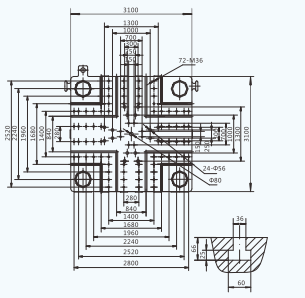

模板正面尺寸

模板侧面尺寸
